Тип

Ручные и электрические плиткорезы делятся на подтипы в зависимости от конструкции:

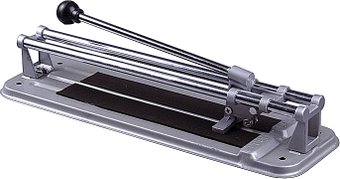

– ручные (настольные рамные, механические, на подшипниках) подходят для выполнения прямого реза плитки с толщиной, не превышающей 15 мм. Конструктивно состоят из титанового или алмазного режущего инструмента, линейки, основания (станины) и направляющих. Плитка фиксируется на станине, на нее наносится риска, по которой с увеличивающимся давлением проводят режущим валиком, после чего плитка разламывается по этой линии. Если в комплекте предусмотрен круговой резак, то с помощью настольного плиткореза можно также выполнить отверстия различного диаметра. Измерительная линейка позволяет обрабатывать заготовки без предварительной разметки;
– кусачки используются для фигурной резки и обработки краев плитки толщиной до 8 мм, проделывания отверстий для прохождения труб, выключателей, розеток, наличников и других конструктивных элементов круглой формы. Самый простой и дешевый из всех видов плиткорезов, однако для получения качественного разреза необходимы опыт и сноровка. Рекомендуется начинать рез кусачками меньшего размера необходимой формы, постепенно подводя диаметр отверстия под необходимый для получения аккуратного реза, а края обрабатывать дополнительной шлифовкой наждачной бумагой или напильником. Кусачки с зажимами из карбида обладают лучшей фиксацией: позволяют удерживать кафель снизу и делать резы сверху, образуя фрагменты любых форм и размеров;
– роликовые (с режущим валиком) плиткорезы позволяют обрабатывать прямыми и фигурными резами плитку толщиной до 10 мм на весу, на полу и на столе по принципу настольного плиткореза (на любой поверхности за счет своей компактности).
– станки отличаются наличием водного охлаждения режущего диска, могут быть с нижним расположением двигателя: такие плиткорезы используют для обычной резки, не требующей повышенной точности; в составе есть специальный резервуар с водой для охлаждения режущего диска и плитки, а также минимизации абразивной пыли, а также с верхним расположением двигателя: позволяют выполнять четкую и точную обработку материала. Погружной насос обеспечивает водное охлаждение.

Принцип работы

Рез плитки может осуществляться за счет усилия рук (механические плиткорезы) либо работы от электрической сети (электрические).

Виды резов

Функциональные возможности плиткорезов позволяют осуществлять с помощью них различные виды резов:

1. Прямой рез, осуществляемый параллельно одной из сторон, может выполняться практически всеми видами плиткорезов несколькими способами:
– накладывание риски по лицевой стороне плитки — специальной полосы разметки, образующей надрез, по которому далее с усилием проводят режущим валиком и разламывают плитку. При нарезании плитки с рельефом требуются навыки и умения, позволяющие компенсировать при резке неровности плитки;
– полное разрезание предполагает разрезание плитки по всей ее толщине. Для выполнения такой обработки заготовку располагают на краю стола или на подставке с высотой в половину диаметра режущего диска;
– подрезание в размер, как правило, является разновидностью прямого реза, однако требования к обработке краев немного снижены, так как эти части обычно прячутся под плинтус. Осуществляется механическими и электрическими плиткорезами.

2. Диагональный рез (под углом) производится для выкладки керамической плитки базовым и шахматным угловыми способами или елочкой. Стороны плитки не параллельны линиям стены и требуют точно выверенного угла реза для оформления стыков, который осуществляется транспортирной линейкой, входящей в комплектацию плиткореза.

3. Рез под наклоном (фаска): при наличии в комплекте плиткореза специальных линеек и угловых ограничителей плитку можно разрезать под углом в 45 градусов или строго вымеренным углом (используется для плитки с рисунком, при облицовке стен и пола под углом с обработкой фаски). Позволяют осуществлять электрические плиткорезы.

4. Вырубка отверстий предполагает сверление в плитке отверстий различного диаметра для розеток, выключателей, труб и т.п. при помощи кругового резака.

5. Фигурный рез подразумевает возможность непрямолинейной обработки краев для стыка двух угловых плиток и нестандартных углублений, обработки сложной формы. Осуществляется с помощью кусачек и режущего валика.

Диаметр диска

Размер (внешний диаметр) режущего диска. Влияет на максимальную толщину материала, который можно обрабатывать с помощью этого диска. Малые и средние режущие диски подходят для работы с тонкой плиткой с небольшой глубиной пропила. Профессиональные диски могут разрезать заготовки с неограниченной толщиной (керамогранит, тротуарную плитку).

Диаметр посадочного отверстия

Определяет диаметр посадочного отверстия инструмента.

Глубина реза

Наибольшее расстояние, на которое проникают режущие элементы в заготовку под углом 90°. Зависит от диаметра режущего диска и определяет максимальную толщину (высоту) заготовки для обработки плиткорезом.

Длина реза

Длина реза определяет максимальный размер плитки, которую может обрабатывать плиткорез, и зависит от длины станины. Плиткорезы с большей длиной станины позволяют обрабатывать заготовки разной длины (настенную, напольную плитку независимо от размеров). Чем функциональнее и универсальней станок в отношении размеров плитки, которые он может обрабатывать, тем дороже плиткорез.

Охлаждение

В состав стационарных электрических плиткорезов, как правило, входит специальный резервуар с водой для охлаждения режущего диска и плитки, а также минимизации абразивной пыли.
