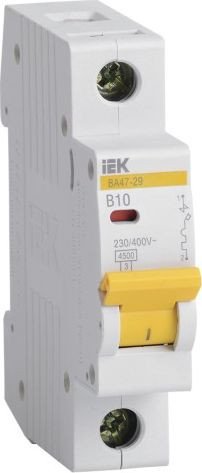

Выключатель автоматический IEK ВА47-29 1Р 10А 4.5кА В MVA20-1-010-B

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
200 типоисполнений на 18 номинальных токов от 0,5 до 63 А.
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- контакт состояния КС47;
- контакт состояния КСВ47;
- расцепитель минимального напряжения РММ47;
- расцепитель независимый РН47.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Наличие индикатора положения контактов
Широкий диапазон рабочих температур от -40 до +50 °С.
Новый эргономичный дизайн рукоятки включения/выключения
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики
Количество полюсов 1
Номинальный ток 10 А
Характеристика срабатывания - кривая тока В
Номинальное рабочее напряжение 230/400 В
Отключающая способность по EN 60898 4,5 кА
Ширина по количеству модульных расстояний 1м
Макс сечение входящего кабеля2 25 мм
Номин напряжение постоян тока - DC 48 В
Номин импульсное выдерживаемое напряжение 4 кВ
Класс токоограничения 3
Частота 50 Гц
Степень защиты - IP IP20
Тип подключения Винтовое соединение
Климатическое исполнение УХЛ4
Тип расцепителя Тепловой, электромагнитный
Сфера применения Промышленное и бытовое
Срок службы, Лет не менее 15
Гарантийный срок, Лет 10
