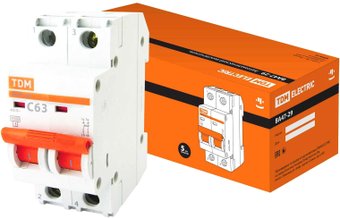

Номинальный ток

Самая главная характеристика автоматического выключателя – номинальный ток. Это максимальный ток (в Амперах), который может протекать через автомат бесконечно долго, не отключая защищаемую цепь. При превышении протекающим током этой величины, автомат срабатывает и размыкает защищаемую цепь.

Характеристика срабатывания (кривая тока)

Тип мгновенного расцепления модульных автоматических выключателей указывается одной или двумя латинскими буквами. Данные символы определяют кратность номинального тока, при которой сработает электромагнитный расцепитель.

Согласно ГОСТ существуют следующие значения:
В (3-5In) — защита электронной аппаратуры, систем освещения с лампами накаливания, ТЭНов;
С (5-10In) — защита распределительных сетей, систем освещения с газоразрядными лампами, бытовой техники;
D (10-20In) — защита трансформаторов и электродвигателей.

Также существуют типы мгновенного расцепления не предусмотренные стандартом - их устанавливают сами производители автоматических выключателей:
А (2-3In) — защита от сверхтока электрических цепей с полупроводниковыми приборами, измерительных цепей с преобразователями, а также электропроводок большой протяженности при необходимости их отключения за время не более 0,2с - являются разработкой фирмы SIEMENS.
Z (3,2-4,8In) — защита полупроводников и измерительных цепей трансформаторов
L (6,4-9,6In) — защита распределительных сетей
K (9,6-14,4In) — защита электродвигателей

Номинальная отключающая способность

Номинальная отключающая способность — это максимальный (ожидаемый) ток, который данный автоматический выключатель способен отключить и остаться в работоспособном состоянии.

Количество полюсов

Главная цепь автоматического выключателя может быть выполнена однополюсной или многополюсной. Под полюсом понимается часть автоматического выключателя, связанная исключительно с одним электрически независимым проводящим путем главной цепи, имеющая контакты, предназначенные для замыкания и размыкания главной цепи, и не включающая элементы, необходимые для монтажа и оперирования всеми полюсами.

Полюс автоматического выключателя может быть защищенным, незащищенным и отключающим нейтральным.

Защищенный полюс обычно оснащен тепловым и(или) электромагнитным расцепителями тока.

Незащищенный полюс не имеет расцепителей тока, но способен функционировать так же, как защищенный полюс того же автоматического выключателя.

Отключающий нейтральный полюс предназначен только для замыкания и размыкания электрической цепи нулевого рабочего проводника и не предназначен для включения и отключения токов короткого замыкания.

Модульные автоматические выключатели производят следующих типов:

1Р - один полюс с максимальным расцепителем тока,
1Р+N - один полюс с максимальным расцепителем тока, плюс полюс без расцепителей для коммутации нулевого провода,
2Р - два полюса с максимальными расцепителями тока,
3Р - три полюса с максимальными расцепителями тока,
3Р+N - три полюса с максимальными расцепителями тока, плюс полюс без расцепителей для коммутации нулевого провода,
4Р - четыре полюса с максимальными расцепителями тока.

Класс токоограничения

Различают три класса токоограничителя, которые маркируют в черном квадрате. Чем выше класс, тем быстрее отключится автомат.
класс 1 – маркировка отсутствует, или иными словами, автоматы, на корпусе которых отсутствует класс токоограничения, относятся к первому классу. Время ограничения составляет более 10 мс;
класс 2 – ограничивает время прохождения тока КЗ в пределах 6-10 мс;
класс 3 – ограничивает время прохождения тока КЗ в пределах 2.5-6 мс (самый быстрый).

Количество занимаемых модулей

Электротехническое оборудование, выполненное в модульном форм-факторе (модульное оборудование), имеет стандартизированные размеры элементов и предназначено, в первую очередь, для работы в жилых, общественных и административных зданиях.

Модульное оборудование позволяет компактно разместить все необходимые устройства в электрическом щитке, упрощает и ускоряет монтаж и техническое обслуживание установок. Имеет эстетичный внешний вид.

Определяющей характеристикой модульного оборудования является количество занимаемых модулей в щитке. Все щитки для модульных устройств имеют, ограниченное производителем, количество мест для установки оборудования.

Занимающим один модуль в щитке принято считать устройство имеющее ширину 18мм (17,5мм). Если устройство имеет ширину 36мм – то считают, что оно занимает 2 модуля.
