Описание
Назначение:
1. Проведение тока в нормальном режиме;
2. Отключение тока при коротких замыканиях и перегрузке;
3. Оперативное включение и отключение электрических цепей.
Преимущества:
1. Высокое качество;
2. Низкая цена;
3. Компактные габаритные размеры;
4. Совместимость с дополнительными устройствами, предназначенными для автоматических выключателей серии ВА88.
Конструкция:
-Позволяет самостоятельно устанавливать дополнительные аксессуары.
-Возможность монтажа на DIN – рейку при помощи специальной скобы RCS1 (ВА87-33).
-Позволяет использовать дополнительные устройства (АК, ДК, АК+ДК, РН, РМ, ЭП-32/33, ЭП-35/37), предназначенные для автоматических выключателей серии ВА88.
-При необходимости допускается установка автоматических выключателей под углом до 30% в любую сторону без изменений номинальных характеристик.
Материалы:
-Пластиковые детали корпуса выполнены из стеклонаполненного полиамида. Он не гигроскопичен, устойчив к деформациям, и долговечен.
-Напайки на силовых контактах (подвижных и неподвижных) выполнены на основе серебра.
Технические характеристики

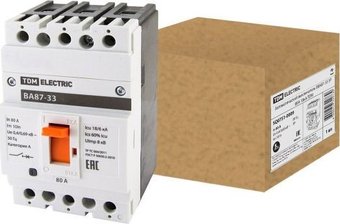

Производитель TDM ELECTRIC
Номенклатура исполнений по номинальному току Ie, A 80
Кратность отключаемого тока (режим испытаний) 10In±20%
Номинальная предельная наибольшая отключающая способность, Icu, при Ue 400B 18 кА
Номинальная предельная наибольшая отключающая способность, Icu, при Ue 690B 6 кА
Номинальная предельная рабочая отключающая способность, Ics, при Ue 400B 11 кА
Номинальная предельная рабочая отключающая способность, Ics, при Ue 690В, кА 4 кА
Категория применения А
Суммарное число циклов В/О, не менее 10 000
Электрическая износостойкость циклов В/О, не менее 1500
Механическая износостойкость 8500
Максимальное сечение подключаемого провода 35 мм²
Климатическое исполнение УХЛ3
Степень защиты IP20
Средняя масса выключателя, кг 0,8
Габаритные размеры (ДхВхГ) 76х120х78,5 мм
Гарантийный срок, лет 5
Комплектация:
1. Комплект винтов для крепления на панель;
2. Межфазные перегородки;
3. Комплект винтов для присоединения внешних проводников (ВА87-35, ВА87-37, ВА87-39);
4. Защитные решетки от прикосновения к токоведущим частям (ВА87-39).
