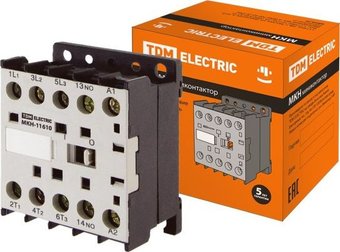

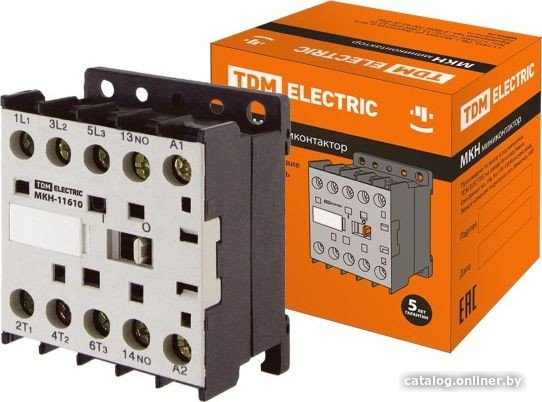

Контактор TDM Electric SQ0736-0007

ехнические характеристики миниконтакторов
Основные параметрыТипоисполнения миниконтакторов МКН
0610 0611 0910 0911 1210 1211 1610 1611
Число полюсов3
Число и тип доп.контактов1з (1но) 1р(1нз) 1з (1но) 1р(1нз) 1з(1но) 1р(1нз) 1з(1но) 1р(1нз)
Номинальное рабочее напряжение,Ue,В230, 400, 690
Напряжение изоляции,Ui,В690
Номинальное импульсное напряжение,Uimp,кВ6
Номинальный тепловой ток, Ith, A16 20 22 25
Максимальная кратковременная нагрузка(t≤1с),А60 90 120 160
Механическая износостойкость, млн.циклов10
Электрическая износостойкость, млн.циклов в режиме АС-30,8
Масса контакторов, кг0,18
Степень защиты,IPIP20
Типоисполнения миниконтакторовСтандартные мощности трехфазных двигателей, кВт , по категории АС-3Номинальный ток, А по АС-3(Ue≤400В)
МКН-106101,5 (~230В) 2,2(~400В) 3,0(~690В) 6
МКН-106111,5 2,2 3 6
МКН-109102,2 4 4 9
МКН-109112,2 4 9
МКН-112103 5,5 12
МКН-112113 5,5 12
МКН-116104 7,5 16
МКН-116114 7,5 16
Технические характеристики цепи управления
Основные параметрыЗначение параметра
Номинальное напряжение катушки управления, В24, 36, 110, 230, 400
Диапазон напряжения управления Срабатывание(0,85÷1,1) Uc
Отпускание(0,2÷0,75) Uc
