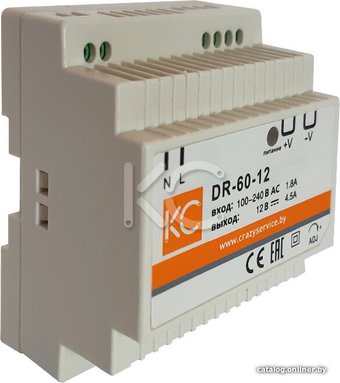

Блок питания на DIN-рейку КС DR-60W-12V dr-60-12

Блок питания DR-60W-12V КС предназначен для питания стабилизированным напряжением постоянного тока 12 В различных радиоэлектронных устройств. Блок является импульсным преобразователем напряжения с защитой от перегрузки, перегрева и короткого замыкания на выходе.
Технические характеристики:
Выход:
Выходная мощность: 60 Вт;
Номинальное выходное напряжение: 12 В;
Диапазон выходного напряжения: 10.8-13.2 В;
Номинальный выходной ток: 4.5 А;
Время установки выходного напряжения: 800 мс;
Максимальная погрешность выходного напряжения: ± 1%, не более.

Вход:
Входное напряжение переменного тока: 100~240 В AC ;
Частота входного переменного напряжения: 47~63 Гц;
КПД: 82%;
Пусковой ток: 18 А/115 В AC, 36 А/230 В AC.

Защита:
Порог срабатывания защиты от перегрузки по току: (1.2 ... 1.4) I нагр. макс.;
Безопасность электрооборудования Напряжение пробоя вход/выход: 3 кВ;
Напряжение пробоя вход/заземление: 1.5 кВ;
Напряжение пробоя выход/заземление: 0.5 кВ;
Сопротивление изоляции: 100МОм при 500 В DC.

Окружающая среда:
Рабочая температура: от -10 до +60 °C;
Климатическое исполнение: УХЛ4;
Вибрация: 10~500 Гц, 2G 10 мин. /1 цикл, длительность 60 мин., по каждой оси X, Y, Z.

Прочее:
Степень защиты корпуса (со стороны лицевой панели): IР20;
Индикация: зеленый светодиод горит – норма, мигает – сработала защита.

Особенности эксплуатации и монтажа:
Монтаж и пуск устройства в эксплуатацию должен производить только квалифицированный персонал. Блок изготавливается в пластмассовом корпусе с креплением на DIN-рейку. Для обеспечения отвода тепла, выделяющегося при работе блока, на нижней и верхней гранях корпуса предусмотрены вентиляционные отверстия. Крепление блока на DIN-рейке обеспечивается за счет фиксатора, входящего в комплект поставки. После крепления блока необходимо подключить питание и нагрузку соблюдая полярность в соответствии со схемой. Допускается регулировка выходного напряжения блока в пределах ±8%: вращением движка резистора «РЕГУЛИР.» по часовой стрелке напряжение увеличивается, против – уменьшается. Для соединения с первичной сетью и нагрузкой блок оснащен двумя группами клеммных зажимов (под винт).
