Тип

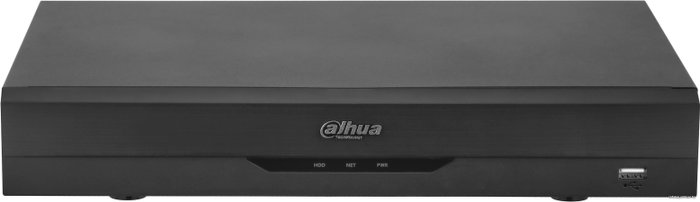

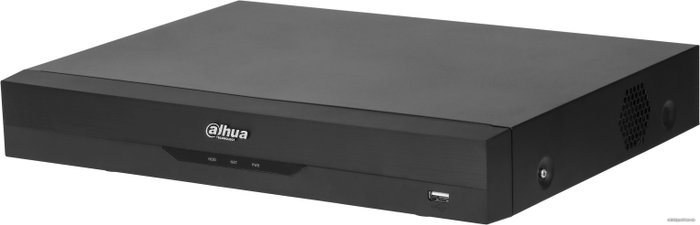

Видеорегистратор представляет собой автономное устройство для записи видеосигнала, поступающего от камер видеонаблюдения. Этим он отличается от видеосервера, который является персональным компьютером, оснащенным специализированным интерфейсом (обычно в виде платы расширения). Помимо записи, видеорегистратор осуществляет множество других функций, таких как вывод видео на мониторы (видеонаблюдение), воспроизведение, в том числе по сети и на удаленные рабочие места, архивирование, управление PTZ-камерами, обнаружение движения, маскирование, запись по графику и по событиям, уведомления, аналитика и пр.

Классический автономный видеорегистратор оснащен физическими видеовходами, к которым подключаются видеокамеры, аналоговые или цифровые. Данный тип устройств называется DVR (цифровой видеорегистратор).

Устройство для обработки данных от IP-камер называется NVR (сетевой регистратор). Он не имеет видеовходов и не выполняет сжатие видео, его задача - обработка и сохранение видео, поступающего по сети, управление камерами, организация удаленного доступа и другие функции управления цифровыми видеопотоками.

Устройство типа HVR (гибридный видеорегистратор) совмещает в себе функции видеорегистратора и сетевого регистратора. Оно поддерживает управление видео, поступающего как с выходов видеокамер CCTV, так и по сети от IP-камер.

Каналы аналоговые

Количество аналоговых входов для подключения видеокамер CCTV с аналоговым интерфейсом передачи изображения.

Стандарт кодирования HD

Существует несколько взаимно не совместимых стандартов кодирования видео высокой четкости (HD), отличающихся параметрами кодирования сигнала.

1) HD-SDI - закрытый стандарт цифровой передачи видео высокой четкости (до 1080p). Использует коаксиальный кабель либо витую пару, обеспечивает наивысшее качество изображение и хорошую помехозащищенность, однако имеет целый ряд недостатков различного рода, самые важные из которых - небольшая дальность надежной передачи сигнала (150 м для коаксиала и 100 м для витой пары), повышенные требования к качеству кабеля и разъемов, не совместимость с обычными аналоговыми камерами.

2) HD-CVI - закрытый стандарт передачи сигнала высокой четкости в аналоговом виде. Разработан фирмой Dahua, не поддерживается многими производителями. Обеспечивает среднее качество изображения, высокую дальность передачи сигнала (до 500 м по коаксиалу). Видеорегистраторы HD-CVI могут поддерживать обычные аналоговые камеры, но только одновременно на всех каналах.

3) HD-TVI - альтернативный стандарт аналоговой передачи HD-сигнала, разработанный фирмой Hikvision. Является открытым стандартом, в котором учтены вопросы качества изображения и совместимости с камерами обычной четкости. Дальность передачи сигнала также составляет 500 м.

4) AHD - еще один стандарт аналоговой передачи HD, позиционируемый как единый для всех производителей оборудования, поскольку он разработан фирмой NextChip, поставляющей видеопроцессоры. Первый вариант стандарта, AHD-M, обеспечивает кодирование сигнала в разрешении 720p, второй вариант, AHD-H, рассчитан на 1080p.

Основные IP каналы

Количество цифровых каналов записи изображения с IP-камер. Поскольку физические ограничения по количеству разъемов в данном случае не действуют, показатель количества каналов является переменным и может изменяться в зависимости от формата видео (разрешения и частоты кадров), поступающего от IP-камер.

Внутренние отсеки HDD

Количество жестких дисков, устанавливаемых внутри корпуса устройства. Обычно диски в комплект не входят, их необходимо приобретать и устанавливать отдельно.

Цвет

Основной цвет модели.

Максимальное разрешение записи

Основной функцией видеорегистратора является запись видео, поступающего по нескольким каналам. Максимальное разрешение записываемого видео не всегда совпадает с разрешениями видео на входе и при воспроизведении. Как правило, регистратор способен выполнять запись при меньшем разрешении, но большем количестве кадров.

Максимальная скорость записи 1080p

Максимальная скорость записи на канал при разрешении видео 1080p.

Максимальная скорость записи 720p

Максимальная скорость записи на канал при разрешении видео 720p.

Сжатие

Современные видеорегистраторы используют эффективный кодек H.264 (MPEG4 AVC), который обеспечивает примерно двукратное преимущество по сравнению с MPEG4.

Количество каналов воспроизведения из архива

Видеорегистратор имеет определенные ограничения на количество воспроизводимых одновременно каналов. Речь идет не о выдаче входного сигнала на монитор, а о просмотре уже записанного видео. Указано максимальное количество каналов.

Управление

Большинство видеорегистраторов поддерживают управление посредством кнопок на лицевой панели. Во многих моделях имеется возможность подключения мыши. У дорогим моделям обычно прилагается пульт ДУ.

Монитор (BNC)

Стандартный аналоговый выход на монитор, имеющий коаксиальный разъем (BNC).

Spot

Spot-монитор - это отдельный монитор, предназначенный для постоянного наблюдения при помощи одной или нескольких камер. На выход, к которому подключен Spot-монитор, не выводится экранное меню, он настраивается отдельно от основного мониторного выхода.

VGA-выход

Возможность подключения монитора к устройству через VGA-разъем.

HDMI-выход

High-Definition Multimedia Interface (HDMI) — мультимедийный интерфейс высокого разрешения, позволяет передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы. Является безусловным стандартом передачи изображения в системах домашнего кинотеатра.

Устройства, способные декодировать видеосигнал, используют HDMI-выход для передачи изображения на телевизор или проектор. Устройства, способные самостоятельно воспроизводить видео, обычно используют HDMI для передачи аудиосигнала на ресивер или акустику.

Устройства обработки и воспроизведения звука тоже оснащаются HDMI-выходом, который обычно выполняет две функции: передачи видеосигнала на устройство вывода (например, вывод экранного меню на телевизор) и приёма звукового сигнала по технологии ARC (обратный аудиоканал).

Стоит отметить, что в устройствах с поддержкой HDMI eARC общее количество HDMI-выходов не всегда соответствует количеству выходов с поддержкой eARC.

Линейные аудиовходы

Общее количество аналоговых линейных аудиовходов, по которым сигнал от устройств записи или воспроизведения поступает на усилитель.

Аудиовыходы

Общее количество аудиовыходов.

USB

USB — универсальная последовательная шина, основной интерфейс для подключения периферийных устройств, в том числе носителей информации, к компьютерам и бытовой электронике. В последнем случае чаще всего используется для подключения накопителей (флэшки, винчестеры, встроенные накопители портативных устройств) с аудио-, фото-, видеоданными.

Ethernet (LAN)

Наличие разъема RJ-45 для проводного подключения устройства к сети интернет.

PoE

Поддержка PoE (Power over Ethernet) обеспечивает подачу электропитания посредством сетевого кабеля, что позволяет обойтись без подключения устройства к сетевой розетке. Актуально прежде всего для устройств, размещаемых снаружи здания.

Wi-Fi

Wi-Fi (Wireless Fidelity) — протокол и стандарт на оборудование для широкополосной радиосвязи, предназначенной для организации локальных беспроводных сетей. Разработан консорциумом Wi-Fi Alliance и формализован в виде различных спецификаций комитета 802.11 организации IEEE. Мобильные и стационарные устройства, оснащенные клиентскими приемно-передающими устройствами, могут подключаться к локальной сети и получать доступ в интернет через так называемые точки доступа или хотспоты. Спецификации Wi-Fi: 802.11b (скорость - до 11 Мбит/сек), 802.11a (скорость - до 54 Мбит/сек), 802.11g (скорость - до 54 Мбит/сек, совместим с b), 802.11n (скорость - до 150 Мб/сек с одной антенной, до 300 Мб/с с несколькими антеннами, совместим с b, g).

Картридер

Наличие картридера для чтения данных с различных карт памяти.

eSATA

Интерфейс подключения внешних накопителей. Скорость передачи данных значительно выше, чем у USB или IEEE 1394.

RS-232

Интерфейс RS-232 был разработан для простого применения, однозначно определяемого по его названию: «Интерфейс передачи информации между терминальным оборудованием и связным оборудованием с обменом по последовательному двоичному коду». Чаще всего используется в промышленном и узкоспециальном оборудовании, встраиваемых устройствах, для задач управления.

RS-485

Интерфейс RS-485 является универсальным последовательным интерфейсом, допускающим подключение нескольких устройств и на достаточно большом расстоянии. В камерах видеонаблюдения он применяется для управления механизмом поворота (PTZ) и/или объективом.

Тревожные входы

С тревожного входа подается сигнал начала записи видео.

Релейные выходы

Устройства могут оснащаться релейным выходом, на который они подают сигнал при обнаружении движения или при возникновения другого события, на которое они запрограммированы.

Стоечное исполнение

Корпус видеорегистратора может быть как в настольном, так и в стоечном исполнении. В последнем случае он имеет определенные стандартом размеры и крепления для установки с типовую коммуникационную стойку 19".

Масса

Масса корпуса прибора без учета установленных дополнительных компонентов.
