ATX, сокет Intel LGA1700, чипсет Intel Z690, память 4xDDR5 до 6600 МГц, слоты: 3xPCIe x16 5.0, 5xM.2, 802.11ax (Wi-Fi 6E)+Bluetooth 5.2, 20+1 фаз питания
Мы каждый день анализируем цены и помечаем все выгодные предложения за последние 60 дней
Характеристики
Общая информация
| |
| Дата выхода на рынок | 2022 г. |
Описание

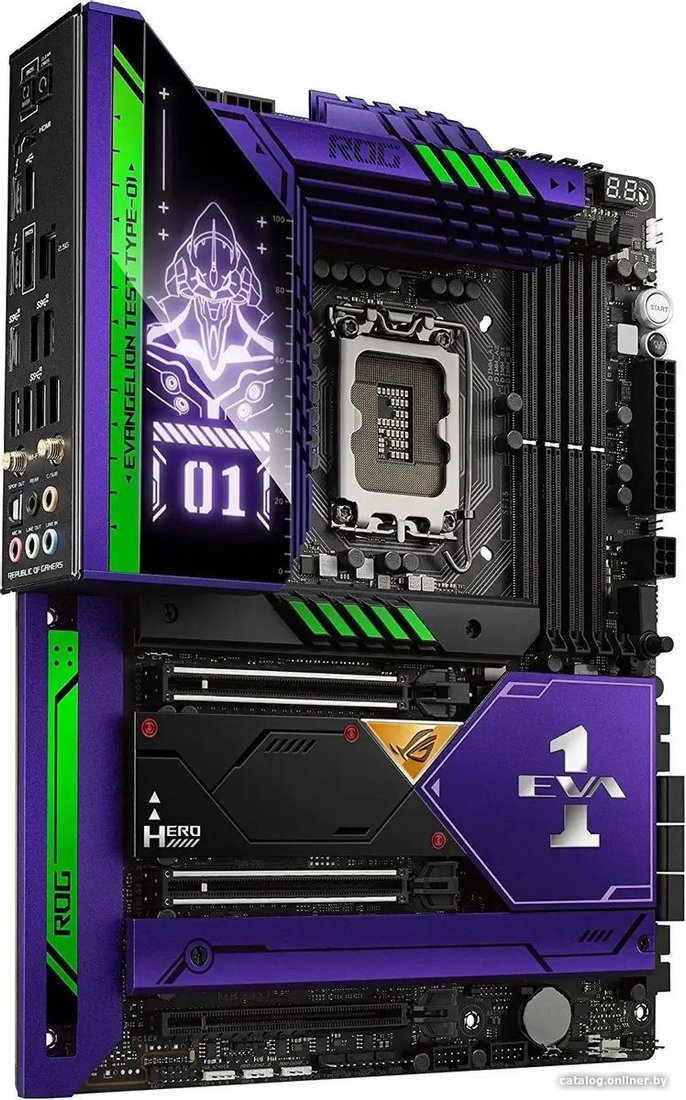

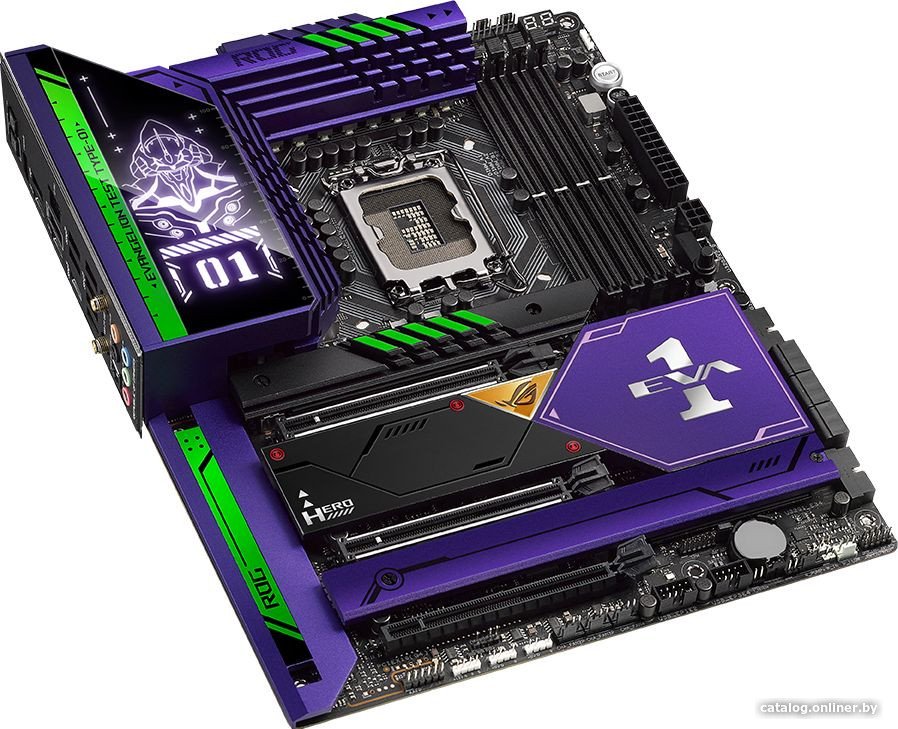

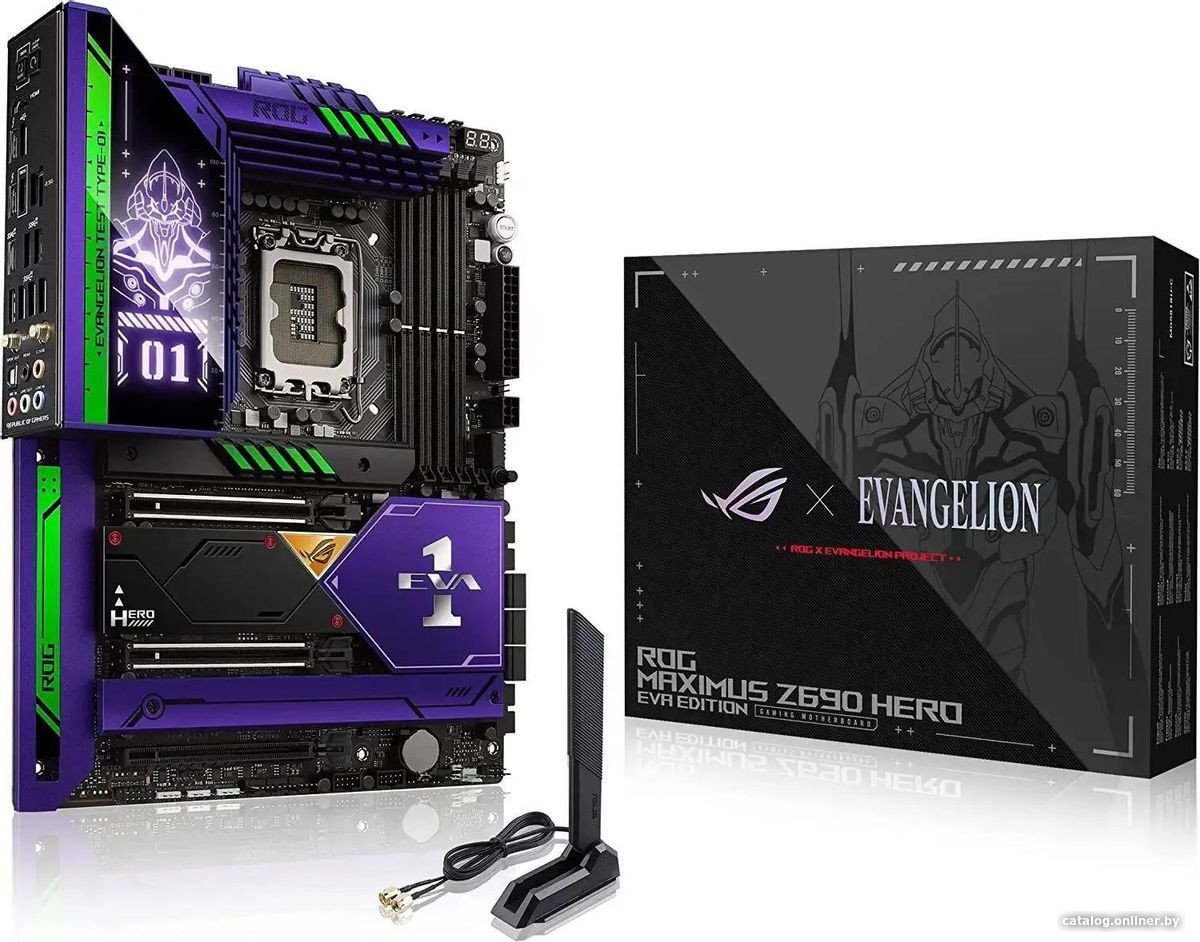

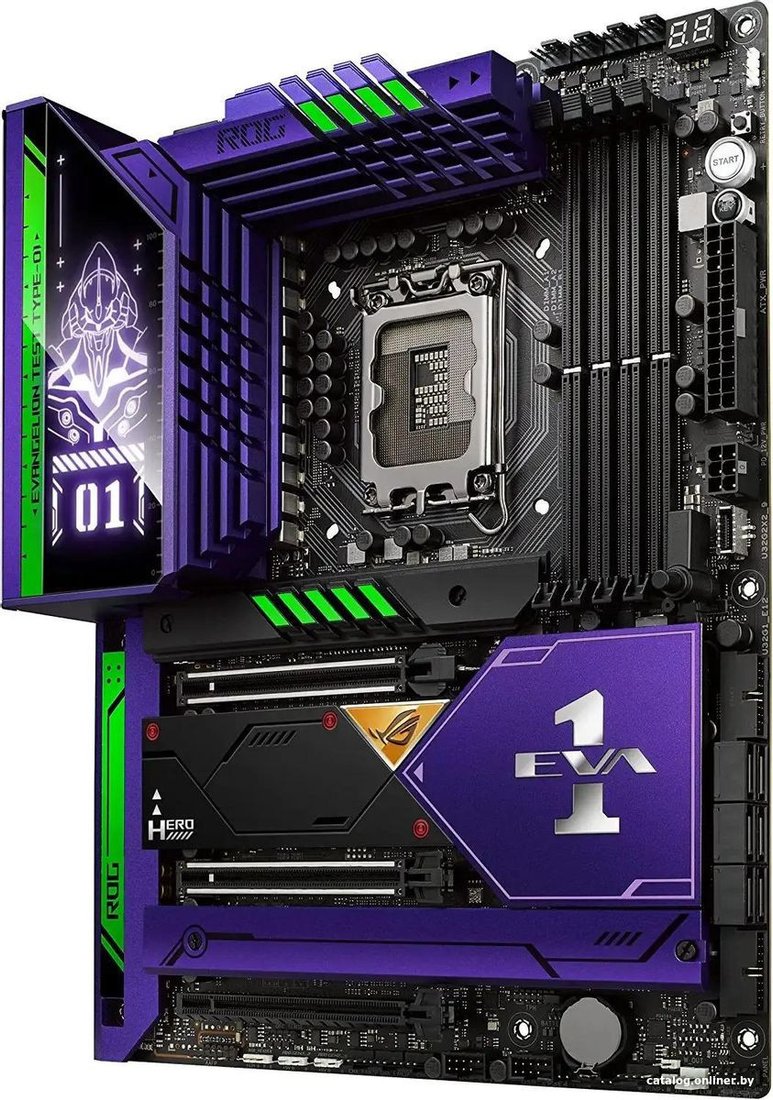

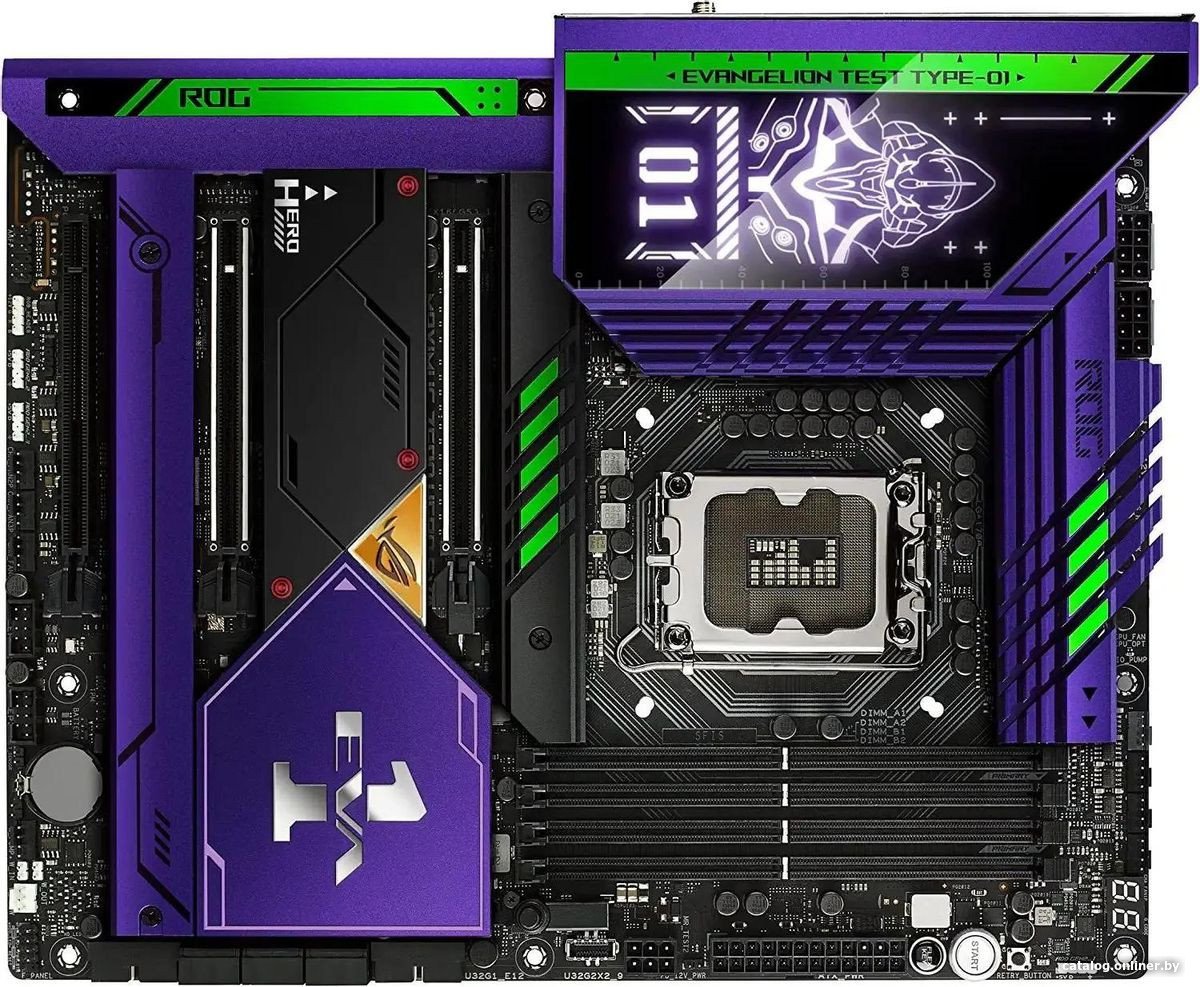

На календаре год 2022, и Республика геймеров запускает новую серию устройств, вдохновленных вселенной «Евангелион». Цвет материнской платы ROG Maximus Z690 Hero EVA Edition – классическое сочетание фиолетового и зеленого мехи EVA-01. Эстетику «Евангелиона» продолжают рисунок АТ-поля вокруг процессорного разъема и иллюминация Polymo на кожухе интерфейсной панели, которая работает в двух режимах: обычном и «берсерк». Уровень технологий тоже соответствует мощности мехи. Плата позволит выжать максимум из новейших процессоров Intel Core 12-го поколения за счет усиленной системы питания и эффективного охлаждения. | |
Технические характеристики
| |
|
Поддержка процессоров
| Intel |
|
Поддержка поколений процессоров
| Intel Gen14, Intel Gen13, Intel Gen12 |
|
Встроенный процессор
| |
|
Сокет
| LGA1700 |
|
Чипсет
| Intel Z690 |
|
Количество фаз питания
| 20+1 |
|
Охлаждение фаз питания
| |
|
Форм-фактор
| ATX |
| Подсветка | |
Память
| |
|
Тип памяти
| DDR5 |
|
Количество слотов памяти
| 4 |
|
Максимальный объём памяти
| 128GB |
|
Режим памяти
| двухканальный |
|
Максимальная частота памяти
| 6 600 МГц |
Слоты расширения
| |
|
Версия PCI Express
| 5.0 |
|
Всего PCI Express x16
| 3 |
|
Всего PCI Express x1
| |
|
Всего PCI Express x4
| |
|
Всего PCI Express x8
| |
| Дополнительные характеристики PCI | Процессоры Intel 12-го поколения 2 слота PCIe 5.0 x16 (поддержка режимов x16 или x8 / x8) Чипсет Intel Z690 1 слот PCIe 4.0 x16 (поддерживает режимы x4, x4 / x4) Если карта ROG Hyper M.2 установлена в PCIEX16 (G5) _1, PCIEX16 (G5) _2 будет работать только с x8 линий Если карта ROG Hyper M.2 установлена на PCIEX16 (G5) _2, PCIEX16 (G5) _1 будет работать только с x8 линий. Поддерживает Intel Optane Memory серии H в слоте PCIe, подключенном к PCH. |
Интерфейсы накопителей
| |
|
M.2
| 5 |
| Спецификации накопителей | Процессоры Intel 12-го поколения Слот M.2_1 (ключ M), тип 2242/2260/2280/22110 (поддерживает режим PCIe 4.0 x4) - Процессоры Intel 12-го поколения поддерживают режим PCIe 4.0 x4. Слот Hyper M.2_1 (ключ M) через карту ROG Hyper M.2, тип 2242/2260/2280/22110 - Процессоры Intel 12-го поколения поддерживают режим PCIe 5.0 x4 Чипсет Intel Z690 Слот M.2_2 (ключ M), тип 2242/2260/2280 (поддерживает режим PCIe 3.0 x4) Слот M.2_3 (ключ M), тип 2242/2260/2280 (поддерживает режимы PCIe 4.0 x4 и SATA) Слот Hyper M.2_1 (ключ M) через карту ROG Hyper M.2, тип 2242/2260/2280/22110 (поддерживает режим PCIe 4.0 x4) Слот Hyper M.2_2 (ключ M) через карту ROG Hyper M.2, тип 2242/2260/2280 / 22110 (поддерживает режим PCIe 4.0 x4) Технология Intel Rapid Storage поддерживает Intel Optane Memory серии H в слотах M.2, подключенных к PCH. Когда карта ROG Hyper M.2 установлена на PCIEX16 (G5) _1, слот Hyper M.2_1 может поддерживать режим PCIe 4.0 x4. Когда карта ROG Hyper M.2 установлена на PCIEX16 (G5) _2, слот Hyper M.2_1 может поддерживать режим PCIe 5.0 x4. Когда карта ROG Hyper M.2 установлена на PCIEX16 (G4), слоты Hyper M.2_1 и Hyper M.2_2 могут поддерживать режим PCIe 4.0 x4. Когда карта ROG Hyper M.2 установлена на PCIEX16 (G5) _1 или PCIEX16 (G5) _2, слот Hyper M.2_2 будет отключен. Когда карта ROG Hyper M.2 установлена на PCIEX16 (G4), слоты Hyper M.2_1 и Hyper M.2_2 могут поддерживать режим PCIe 4.0 x4. |
|
SATA 3.0
| 6 |
|
SATA 2.0
| |
|
RAID
| NVMe 0/1/5, SATA 0/1/5/10 |
Сеть и связь
| |
|
Слот для модуля Wi-Fi
| |
|
Wi-Fi
| 802.11ax (Wi-Fi 6E) |
|
Bluetooth
| 5.2 |
|
Ethernet
| 1x 2.5 Гбит/с |
Аудио и Видео
| |
|
Поддержка встроенной графики
| |
|
Встроенный звук
| Realtek ALC4082 |
|
Звуковая схема
| 7.1 |
Разъемы на задней панели
| |
|
USB 2.0
| 2 |
|
USB 3.2 Gen1 Type-A (5 Гбит/с)
| |
|
USB 3.2 Gen2 Type-A (10 Гбит/с)
| 6 |
|
USB 3.2 Gen1 Type-C (5 Гбит/с)
| |
|
USB 3.2 Gen2 Type-C (10 Гбит/с)
| 1 |
|
USB 3.2 Gen 2x2 (20 Гбит/с)
| |
|
USB4 (до 40 Гбит/с)
| |
|
USB-C (Thunderbolt 3)
| |
|
USB-C (Thunderbolt 4)
| 2 |
|
Цифровой выход S/PDIF
| 1 |
| Аудио (3.5 мм jack) | 5 |
|
COM
| |
| LPT | |
| PS/2 | |
|
DisplayPort
| |
|
mini DisplayPort
| |
|
VGA (D-Sub)
| |
|
DVI
| |
|
HDMI
| 1 |
Внутренние разъемы
| |
| USB 2.0 | 2 |
| USB 3.2 Gen1 Type-A (5 Гбит/с) | 2 |
| USB 3.2 Gen2 Type-A (10 Гбит/с) | |
| USB 3.2 Gen1 Type-C (5 Гбит/с) | |
| USB 3.2 Gen2 Type-C (10 Гбит/с) | |
| USB 3.2 Gen 2x2 (20 Гбит/с) | 1 |
| Thunderbolt 3 | |
|
Thunderbolt 4
| |
| Цифровой выход S/PDIF | |
| COM | |
| LPT | |
| Разъемы для вентилятора ЦП | 2 |
| Разъемы для СЖО | 4 |
| Разъемы для корпусных вентиляторов | 4 |
| Разъемы для подсветки ARGB 5В | 3 |
| Разъемы для подсветки RGB 12В | 1 |
| Описание внутренних разъемов | Fan and Cooling related 1 x 4-pin CPU Fan header 1 x 4-pin CPU OPT Fan header 1 x 4-pin AIO Pump header 4 x 4-pin Chassis Fan headers 1 x W_PUMP+ header 1 x 2-pin Water In header 1 x 2-pin Water Out header 1 x 3-pin Water Flow header Power related 1 x 24-pin Main Power connector 2 x 8-pin +12V Power connector 1 x 6-pin PCIe Graphics Card connector Storage related 3 x M.2 slots (Key M) 6 x SATA 6Gb/s ports USB 1 x USB 3.2 Gen 2x2 connector (supports USB Type-C®) 2 x USB 3.2 Gen 1 headers support additional 4 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports Miscellaneous 3 x Addressable Gen 2 headers 1 x AURA RGB header 1 x FlexKey button 1 x Front Panel Audio header (AAFP) 1 x SPI TPM header (14-1pin) 1 x Start button 1 x ReTry button 1 x 10-1 pin System Panel header 1 x Thermal Sensor header |
Габариты
| |
|
Длина
| 305 мм |
|
Ширина
| 244 мм |
