mATX, чипсет Intel B760, память 4xDDR4 до 5333 МГц, слоты: 1xPCIe x16 4.0, 2xPCIe x1, 2xM.2, 802.11ax (Wi-Fi 6E)+Bluetooth 5.3, 6+2+1 фаз питания
Характеристики
Общая информация
| |
Описание

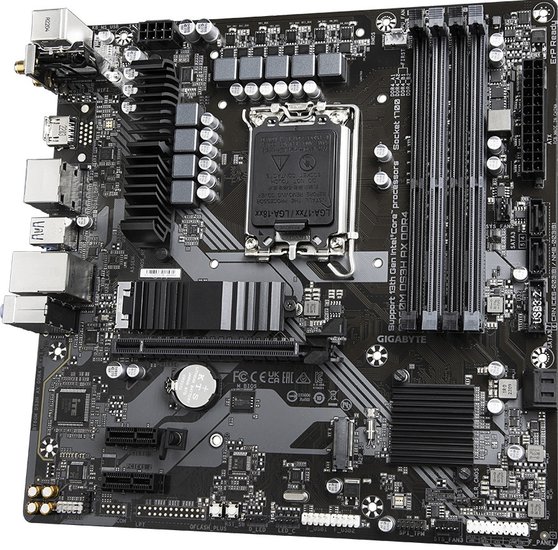

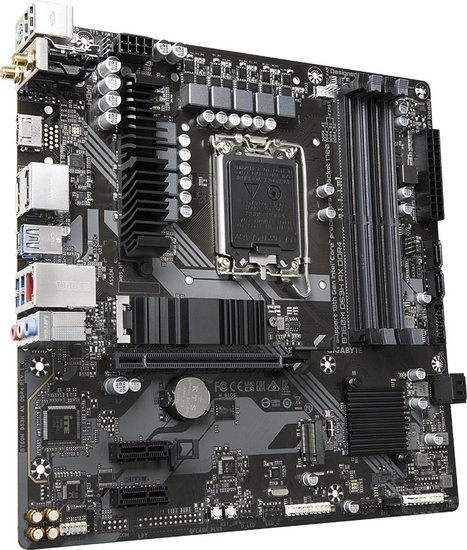

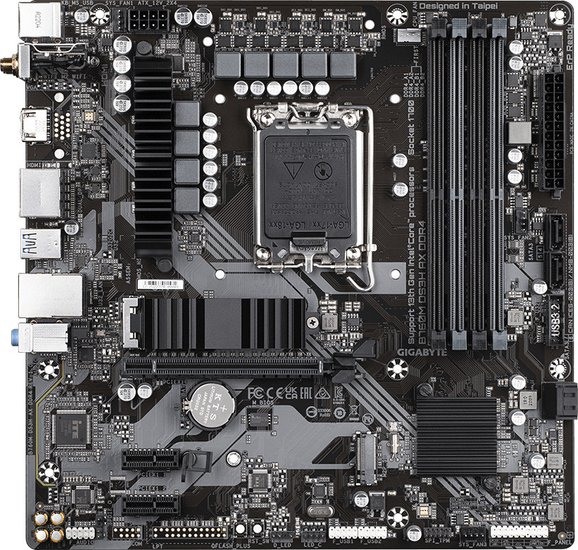

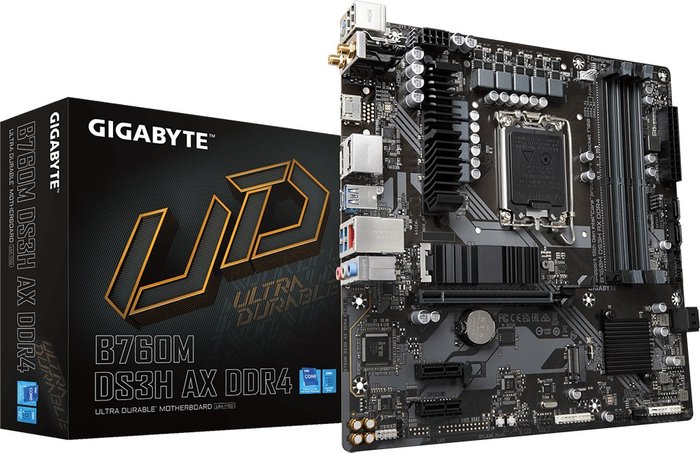

✅ GIGABYTE B760M DS3H AX DDR4 - это современная материнская плата формата mATX, разработанная для процессоров Intel 12, 13 и 14 поколений с использованием сокета LGA1700 и чипсета Intel B760. Она поддерживает установку до 128 ГБ оперативной памяти DDR4 с максимальной частотой до 5333 МГц и двухканальным режимом, а также технологии XMP для легкого разгона модулей ОЗУ. | |
Технические характеристики
| |
|
Поддержка процессоров
| Intel |
|
Поддержка поколений процессоров
| Intel Gen14, Intel Gen13, Intel Gen12 |
|
Встроенный процессор
| |
|
Сокет
| LGA1700 |
|
Чипсет
| Intel B760 |
|
Количество фаз питания
| 6+2+1 |
|
Охлаждение фаз питания
| |
|
Форм-фактор
| mATX |
| Цвет | черный |
| Подсветка | |
Память
| |
|
Тип памяти
| DDR4 |
|
Количество слотов памяти
| 4 |
|
Максимальный объём памяти
| 128GB |
|
Режим памяти
| двухканальный |
|
Максимальная частота памяти
| 5 333 МГц |
| Дополнительные характеристики ОЗУ | поддержка модулей памяти DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 МТранзакций/с совместимость с модулями памяти DDR4 DIMM объемом до 32 ГБ поддержка конфигураций памяти 1Rx8/2Rx8/1Rx16 поддержка небуферизованных планок памяти с ECC, работающих в режиме non-ECC поддержка небуферизованных планок памяти без ECC поддержка Intel Extreme Memory Profile (XMP) |
Слоты расширения
| |
|
Версия PCI Express
| 4.0 |
|
Всего PCI Express x16
| 1 |
|
Всего PCI Express x1
| 2 |
|
Всего PCI Express x4
| |
|
Всего PCI Express x8
| |
|
High Power Card Edge (HPCE)
| |
| Дополнительные характеристики PCI | разъем PCIEX16, PCI Express x16, режим работы PCIe 4.0 x16 разъем PCIEX1_1, PCI Express x16, режим работы PCIe 3.0 x1 разъем PCIEX1_2, PCI Express x16, режим работы PCIe 3.0 x1 |
Интерфейсы накопителей
| |
|
M.2
| 2 |
| Спецификации накопителей | M2A_CPU слот 3, ключ M, тип 2280, поддержка SSD PCIe 4.0 x4/x2 M2P_SB слот 3, ключ M, тип 2280, поддержка SSD PCIe 4.0 x4/x2 4 разъема SATA 6 Гбит/с поддержка организации RAID 0, RAID 1, RAID 5 и RAID 10 средствами SATA-накопителей |
|
SATA 3.0
| 4 |
|
RAID
| 0, 1, 5, 10 - SATA |
Сеть и связь
| |
|
Wi-Fi
| 802.11ax (Wi-Fi 6E) |
|
Bluetooth
| 5.3 |
|
Ethernet
| 1x 2.5 Гбит/с |
Аудио и Видео
| |
|
Поддержка встроенной графики
| |
|
Поддержка SLi/CrossFire
| |
|
Встроенный звук
| |
|
Звуковая схема
| 7.1 |
Разъемы на задней панели
| |
|
USB 2.0
| 2 |
|
USB 3.2 Gen1 Type-A (5 Гбит/с)
| 3 |
|
USB 3.2 Gen2 Type-A (10 Гбит/с)
| |
|
USB 3.2 Gen1 Type-C (5 Гбит/с)
| |
|
USB 3.2 Gen2 Type-C (10 Гбит/с)
| 1 |
|
USB 3.2 Gen 2x2 (20 Гбит/с)
| |
|
USB4 (до 40 Гбит/с)
| |
|
USB-C (Thunderbolt 3)
| |
|
USB-C (Thunderbolt 4)
| |
| USB-C (Thunderbolt 5) | |
|
Цифровой выход S/PDIF
| |
| Аудио (3.5 мм jack) | 3 |
|
COM
| |
| LPT | |
| PS/2 | 1 |
|
DisplayPort
| 2 |
| Версия DisplayPort | 1.2 |
|
mini DisplayPort
| |
|
VGA (D-Sub)
| |
|
DVI
| |
|
HDMI
| 1 |
| Версия HDMI | 2.1 |
Внутренние разъемы
| |
| USB 2.0 | 2 |
| USB 3.2 Gen1 Type-A (5 Гбит/с) | 1 |
| USB 3.2 Gen2 Type-A (10 Гбит/с) | |
| USB 3.2 Gen1 Type-C (5 Гбит/с) | |
| USB 3.2 Gen2 Type-C (10 Гбит/с) | |
| USB 3.2 Gen 2x2 (20 Гбит/с) | |
| Thunderbolt 3 | |
|
Thunderbolt 4
| |
| Thunderbolt 5 | |
| Цифровой выход S/PDIF | 1 |
| COM | |
| LPT | |
| HDMI | |
| Разъемы для вентилятора ЦП | 1 |
| Разъемы для СЖО | 1 |
| Разъемы для корпусных вентиляторов | 3 |
| Разъемы для подсветки ARGB 5В | 1 |
| Разъемы для подсветки RGB 12В | 1 |
| Разъемы с обратной стороны (BTF) | |
| Описание внутренних разъемов | 1 x 24-контактный ATX-разъем питания 1 x 8-контактный разъем питания ATX 12 В 1 x разъем для вентилятора ЦП 3 x разъема для системных вентиляторов 1 x разъем для адресуемых светодиодных линеек 1 x разъем для подключения RGB LED-линеек 2 x слота M.2 Socket 3 4 x SATA-разъема 6 Гбит/с 1 x группа разъемов фронтальной панели 1 x колодка для подключения аудиоразъема на передней панели 1 x разъем для подключения портов USB 3.2 Gen 1 2 x разъема для подключения портов USB 2.0/1.1 1 x разъем для подключения TPM-модуля (только для модулей GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0) 1 x разъем S/PDIF Out Кнопка Q-Flash Plus Кнопка Reset Перемычка Reset Перемычка для возврата настроек CMOS в состояние По умолчанию |
Габариты
| |
|
Длина
| 244 мм |
|
Ширина
| 244 мм |
Комплектация
| |
|
Комплектация
| - кабель SATA - Wi-Fi антенна - документация |
