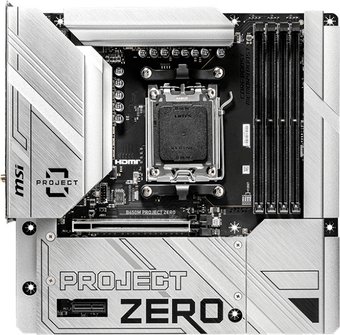

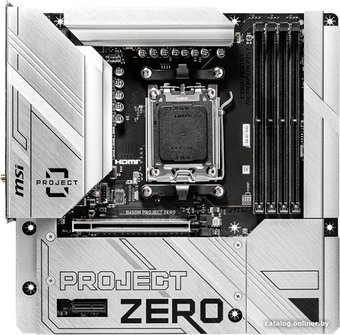

mATX, сокет AMD AM5, чипсет AMD B650, память 4xDDR5 до 7600 МГц, слоты: 1xPCIe x16 4.0, 1xPCIe x1, 2xM.2, 802.11ax (Wi-Fi 6E)+Bluetooth 5.3, 10+2+1 фаз питания
Характеристики
Общая информация
| |
| Дата выхода на рынок | 2023 г. |
Описание
❗️❗️❗️ На 17.06.2024, данная материнская плата подходит только для корпусов: MSI MAG Pano M100 PZ, MSI MAG Pano 100 PZ, Corsair 2500D AirFlow, Corsair 2500X, Sama SAK451, Sama SAK702 и Lian Li L216R | |
Технические характеристики
| |
| Поддержка процессоров | AMD |
| Поддержка поколений процессоров | AMD 9000, AMD 8000, AMD 7000 |
| Встроенный процессор | |
| Сокет | AM5 |
| Чипсет | AMD B650 |
| Количество фаз питания | 10+2+1 |
| Охлаждение фаз питания | |
| Форм-фактор | mATX |
| Подсветка | |
Память
| |
| Тип памяти | DDR5 |
| Количество слотов памяти | 4 |
| Максимальный объём памяти | 256GB |
| Режим памяти | двухканальный |
| Максимальная частота памяти | 7 600 МГц (OC) |
| Дополнительные характеристики ОЗУ | 1DPC 1R макс. скорость до to 7600+ МГц 1DPC 2R макс. скорость до 6400+ МГц 2DPC 1R макс. скорость до 6400+ МГц 2DPC 2R макс. скорость до 5400+ МГц |
Слоты расширения
| |
| Версия PCI Express | 4.0 |
| Всего PCI Express x16 | 1 |
| Всего PCI Express x1 | 1 |
| Всего PCI Express x4 | |
| Всего PCI Express x8 | |
| Дополнительные характеристики PCI | PCI-линии ЦП разъем PCI_E1, режимы работы PCIe 4.0 x16 - с процессорами AMD Ryzen 7000 серии PCIe 4.0 x8 - с процессорами AMD Ryzen 7 8700G и AMD Ryzen 5 8600G PCIe 4.0 x4 - с процессором AMD Ryzen 5 8500G PCI-линии чипсета разъем PCI_E2, режим работы PCIe 3.0 x1 |
Интерфейсы накопителей
| |
| M.2 | 2 |
| Спецификации накопителей | слоты на ЦП (M.2_1 и M.2_2), тип 2280/2260, режим работы PCIe 4.0 x4 *слот M2_2 работает в режиме PCIe 4.0 x2, при установленном процессоре AMD Ryzen 5 8500G |
| SATA 3.0 | 4 |
| RAID | 0, 1 - NVMe; 0, 1, 10 - SATA |
Сеть и связь
| |
| Wi-Fi | 802.11ax (Wi-Fi 6E) |
| Bluetooth | 5.3 |
| Ethernet | 1x 2.5 Гбит/с |
Аудио и Видео
| |
| Поддержка встроенной графики | |
| Поддержка SLi/CrossFire | |
| Встроенный звук | Realtek ALC897 |
| Звуковая схема | 7.1 |
Разъемы на задней панели
| |
| USB 2.0 | 2 |
| USB 3.2 Gen1 Type-A (5 Гбит/с) | 2 |
| USB 3.2 Gen2 Type-A (10 Гбит/с) | 3 |
| USB 3.2 Gen1 Type-C (5 Гбит/с) | |
| USB 3.2 Gen2 Type-C (10 Гбит/с) | 1 |
| USB 3.2 Gen 2x2 (20 Гбит/с) | 1 |
| USB4 (до 40 Гбит/с) | |
| USB-C (Thunderbolt 3) | |
| USB-C (Thunderbolt 4) | |
| Цифровой выход S/PDIF | |
| Аудио (3.5 мм jack) | 3 |
| COM | |
| LPT | |
| PS/2 | |
| DisplayPort | |
| Версия DisplayPort | 1.4 |
| mini DisplayPort | |
| VGA (D-Sub) | |
| DVI | |
| HDMI | |
| Версия HDMI | 2.1 |
Внутренние разъемы
| |
| USB 2.0 | 4 |
| USB 3.2 Gen1 Type-A (5 Гбит/с) | 2 |
| USB 3.2 Gen2 Type-A (10 Гбит/с) | |
| USB 3.2 Gen1 Type-C (5 Гбит/с) | |
| USB 3.2 Gen2 Type-C (10 Гбит/с) | 1 |
| USB 3.2 Gen 2x2 (20 Гбит/с) | |
| Thunderbolt 3 | |
| Thunderbolt 4 | |
| Цифровой выход S/PDIF | |
| COM | |
| LPT | |
| Разъемы для вентилятора ЦП | 1 |
| Разъемы для СЖО | 1 |
| Разъемы для корпусных вентиляторов | 3 |
| Разъемы для подсветки ARGB 5В | 3 |
| Разъемы для подсветки RGB 12В | |
| Описание внутренних разъемов | 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 3x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 3x Addressable V2 RGB LED connector (JARGB_V2) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 2x USB 5Gbps Type A ports 1x USB 10Gbps Type C ports |
Габариты
| |
| Длина | 243.84 мм |
| Ширина | 243.84 мм |
