Тип

Кабель содержит одну или более изолированных жил (проводников), которые заключены в оболочку (металлическую или неметаллическую), поверх которой может иметься защитный покров, в который может входить броня. Кабель пригоден, в том числе, для прокладки в земле и под водой.

Провод содержит одну или несколько скрученных проволок или одну или более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься легкая неметаллическая оболочка, обмотка и (или) оплетка из волокнистых материалов или проволоки. Провод не предназначен для прокладки в земле.

Шнур - провод с изолированными жилами повышенной гибкости, служащий для соединения с подвижными устройствами.

Кабель сетевой (витая пара) является одним из видов кабеля связи. Устройство витой пары представляет собой одну или несколько пар изолированных, скрученных между собой, проводников в пластиковой оболочке.

Вид

Провода ПуВ используются для монтажа проводки внутри электроприборов и в электрических щитках в закрытых помещениях и под навесом. Кабели рассчитаны на работу в сетях постоянного и переменного тока с номинальным напряжением 1000 В и 450 В соответственно. Они незаменимы при подключении промышленного оборудования, обустройства силовых и осветительных сетей. Токопроводящие жилы ПуВ состоят из одной или нескольких проволок из меди. Их называют еще монолитными или жесткими. Монолитные жилы отличаются низкой гибкостью, но их преимущество в том, что они отлично держат форму.

Провод ПуГВ является силовым одножильным проводником, его жилы изготавливаются из меди, обычно без оболочки. Применяется для монтажа станков, производственных линий, стационарного электрооборудования, где не требуется высокая гибкость. Провод прокладывается в пластиковых или металлических коробах.

Провод ПВС используется для электроприборов, электроинструментов, машин, приборов бытового назначение и для изготовления шнуров для присоединения к электрической сети и установкам. Маркировка ПВС означает, что это гибкий провод со скрученными жилами с поливинилхлоридной изоляцией и оболочкой.

Провод ШВВП поставляется с двумя или тремя медными жилами с сечением 0.5, 0.75. Для данной марки ГОСТом не предусмотрены большие сечения токоведущих частей, поэтому и показатели номинального тока для таких шнуров не очень высокие. Важное преимущество ШВВП – это его гибкость, минимальный радиус изгиба составляет 5 диаметров.

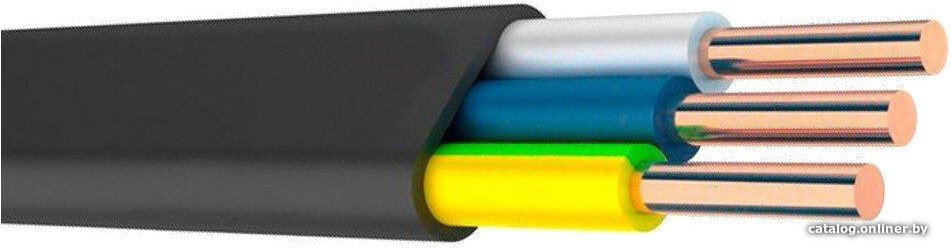

Кабели ВВГ массово используются в частном строительстве и промышленности для передачи и распределения электроэнергии в стационарных установках. Могут использоваться в условиях открытого воздуха, в сухих и сырых помещениях, в пожароопасных зонах. Выдерживают температурные условия от -50 до +50°С. Силовые кабели ВВГ – хороший и распространенный вариант для монтажа электрических сетей 380В в частных домовладениях и на промышленных объектах. Данная марка имеет широкий спектр типоразмеров, цена на нее невысокая, поэтому кабель находит широкое применение практически во всех низковольтных сетях до 1кВ. Количество жил от 2 до 5, сечение от 1,5 до 6.

ВВГнг – это силовой кабель с токопроводящей жилой из меди или алюминия в виниловой изоляции и ПВХ-оболочкой пониженной горючести. Кабели применяются в стационарных электротехнических установках с номинальным переменным напряжением 660 и 1000 В и частотой 50 Гц для передачи и распределения электроэнергии. Кабели можно использовать для прокладки трассы на разных уровнях и на вертикальных участках.

Кабели марки ВВГнг(А)-LS с пластмассовой изоляцией пониженной пожароопасности прокладываются во внутренних электроустановках, жилых домах, школах, больницах, санаториях. Их используют во многих общественных зданиях, так как в случае возгорания этих кабелей выделяется меньше токсичного газа и дыма. Это снижает вероятность тяжелого отравления, когда находящиеся в здании люди покидают помещение согласно плану эвакуации. Благодаря индексу LS кабели подходят для групповой прокладки на объектах с высокими требованиями к пожарной безопасности. Бронь и наружный защитный шланг кабеля позволяет использовать его для прокладки в грунте. Небронированные кабели могут применяться в местах, которые подвержены вибрации.

Провод ВВГзнг – это силовой кабель с медной жилой. Он используется для подачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении до 0,66кВ частотой до 50 Гц. Может быть проложен в коробах вместе с другими проводами. Кабель NYM – это немецкое обозначение кабеля ВВГзнг.

Кабель АВВГ состоит из одножильной или многожильной алюминиевой жилы в изоляции и оболочке из поливинилхлоридного пластиката. Силовые кабели применяются в стационарных установках при переменном напряжении до 1 кВ и частоте 50 Гц, распределительных устройствах, на трассах вертикального, горизонтального и наклонного типа при температурах от –50°С до +50°С. При соблюдении норм срок службы АВВГ может продлиться до 30 лет. Кабели АВВГ не распространяют горение при одиночной прокладке и отличаются лучшей проводимостью в сетях освещения жилых домов, складов и производственных помещений. Главная их особенность – возможность применения в различных климатических условиях. Используется при влажности до 98°С при условии температурного режима не выше 35°С.

Кабель АВБбШв – это бронированный силовой алюминиевый проводник с ПВХ-изоляцией. Такая модификация силового кабеля предназначена для подачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66, 1 и 3 кВ, номинальной частотой 50 Гц. Провода АВБШв бывают как однопроволочными, так и многопроволочными. К преимуществам кабеля относят высокую прочность и долговечность. Поэтому провод часто эксплуатируют в суровых условиях, например, там, где есть высокая вероятность механического повреждения кабеля.

ПНСВ – это кабель для прогрева бетона. В отличие от других кабелей, ПНСВ используется не для передачи электроэнергии, а для нагрева бетонных участков, что особенно актуально в зимой.

Кабели ШВПМ (акустические) – это универсальные изделия, которые подходят для эксплуатации как в быту, так и в промышленности. Они используются для присоединения приемников или усилителей динамиков к звукоаппаратуре и для подключения электро- и радиооборудования на напряжение до 42 В переменного тока частотой до 20 кГц или на напряжение 60 В постоянного тока в условиях подвижной прокладки.

Провода с маркировкой ПБВВ/ПУНП монолит применяются для прокладки в осветительных сетях с номинальным напряжением до 250 В переменного тока частотой 50 Гц, установки и присоединения бытовых электроприборов слабого тока к сети переменного тока напряжением до 250 В частотой 50 Гц. Кабели используются в закрытых помещениях, в том числе при стационарной прокладке по конструкциям из дерева. ПУГНП/ПБВВГ - гибкий вариант ПБВВ/ПУНП.

Кабель КГ используется для стационарного и переносного оборудования, к которому относятся сварочные аппараты, силовые установки и другие технические устройства. Провод выполнен из многопроволочных медных жил 5 класса гибкости, а их количество может варьироваться от одного до пяти. Изоляция кабель из резины делает его устойчивым к прямым солнечным лучам и условиям с повышенной влажностью. Поэтому применение кабелей КГ широко распространено на судах флота. Аббревиатура КГ расшифровывается как «кабель гибкий». Модели, имеющие в маркировке буку «Т», способны функционировать в местностях с тропическим климатом.

LAN кабель (витая пара) является одним из видов кабеля связи. Устройство витой пары представляет собой одну или несколько пар изолированных, скрученных между собой, проводников в пластиковой оболочке.

Основу ретро провода составляет медная многопроволочная жила. Затем кабель покрывается изоляционным слоем, а наружная отделка кабелей и проводов выполнена в стиле "ретро" – из искусственного шелка, пропитанного негорючим составом.

Количество жил

Количество жил в кабеле выбирается в зависимости от целей использования. Наиболее распространенный вариант для прокладки электропроводки в двухфазных сетях - трёхжильный кабель (фаза, ноль, земля).

Сечение жилы

От сечения жилы зависит максимально допустимая нагрузка. Например, для медной жилы сечения 2.5 кв.мм максимально допустимый ток будет 25А, а для алюминиевой жилы такого же сечения - 20А.

Тип жилы

В большинстве кабелей жилы имеют одинаковую конструкцию – из одной цельной проволоки большого диаметра или из нескольких более тонких, переплетенных между собой. В последнем случае жила приобретает более значительную гибкость. Чем больше проволок в жиле, тем легче они гнутся. Этот фактор имеет значение при применении кабеля в строительстве, промышленности, быту и любых других сферах. К примеру, в стенах можно проложить проводник с однопроволочной жилой, поскольку здесь она не будет подвергаться постоянным изгибам. Для замены сетевого шнура у электрических приборов лучше уже многопроволочные жилы, поскольку они лучше поддаются изгибам.

Материал жилы

По материалу делят на два класса: медные и алюминиевые. Выбор меди и алюминия обусловлен тем, что это дешевые цветные металлы, оптимально подходящие по своим характеристикам для производства кабельной продукции.

Кабель с медной жилой имеет больше плюсов, чем с алюминиевой. К преимуществам относится следующее:
- Более высокая электропроводность – примерно в 1,7 раз больше, чем у алюминия (всего на 5% меньше, чем у серебра). Это означает, что при меньшем сечении, медь пропустит большее количество тока.
- Высокая эластичность и гибкость, благодаря которым даже одножильный провод выдерживает большее количество изгибов и других деформаций.
- Отсутствие необходимости использования дополнительных материалов для пайки, сварки и лужения.
Нужно учитывать, что цена силового кабеля с медными жилами выше, а также из-за высокой плотности меди бухта с таким кабелем будет примерно в 3 раза тяжелее, чем из алюминия.

К главным преимуществам алюминиевых жил относятся вес и более низкая стоимость. Минусов здесь несколько больше:
- Жилы с площадью поперечного сечения до 16 мм2 бывают только однопроволочными, они подходят исключительно для стационарной прокладки без изгибов под прямым углом.
- Алюминиевые провода требуют больше внимания в обслуживании, что связано с постепенным ухудшением электропроводимости оксидной пленки, которое происходит из-за постоянного нагрева.
- Пайка может осуществляться только с применением специальных средств, а сварка – с инертным газом.

Поскольку медь долговечнее, она требует меньше усилий при монтаже и меньше внимания при обслуживании, ее использование экономически выгоднее, чем алюминия. Этим объясняется более широкое распространение кабелей с медными жилами. Но в зависимости от поставленных задач могут применяться и марки с алюминиевыми.

Негорючая изоляция

Кабель с негорючей изоляцией представляет собой особую разновидность кабельной проводниковой продукции. Данный тип кабелей имеет особый тип изоляции, характеризующейся тем, что она не поддерживает горение и может иметь низкое газо- и дымовыделение (маркировка LS - Low Smoke).

Цвет

Цвет наружной оболочки кабеля.
