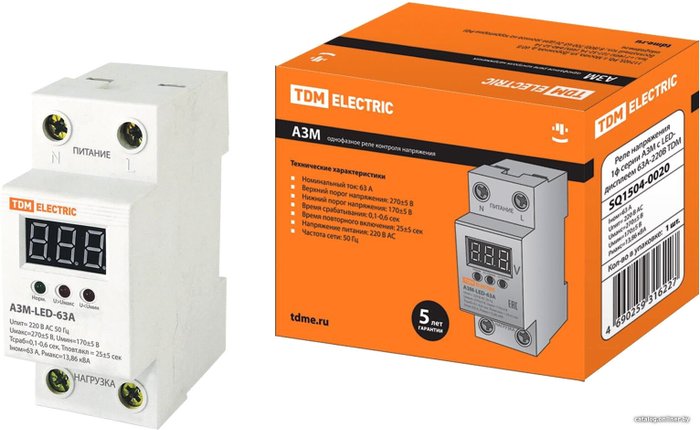

Реле напряжения TDM Electric SQ1504-0020

Для контроля уровня напряжения в однофазных сетях переменного тока 220 В 50 Гц и защитного отключения нагрузки в случае падения или повышения напряжения электрической сети сверх допустимого значения.
Применение
Защита однофазного электрооборудования от повышенного и пониженного напряжения сети.
ПреимуществаРеле АЗМ нового типа 2019 года выпуска имеют уменьшенные размеры (2 модуля – 36 мм) по сравнению со старой версией АЗМ – 3 модуля.
Прямое подключение нагрузки до 63 А.
Имеет дисплей, отображающий текущее напряжение сети.

КонструкцияРеле устанавливается на DIN-рейку шириной 35 мм.
Реле не имеет регулировок, все параметры предустановленные.
Реле АЗМ имеет один индикатор, светящийся зеленым цветом при нормальном напряжении сети и красным при повышенном/пониженном напряжении сети.
Реле АЗМ-LED имеет 3 индикатора работы: первый горит при нормальном напряжении сети, второй загорается при повышении напряжения сети, третий – при падении напряжения сети.
Питающее напряжение реле подключается к верхним контактам, нагрузка – к нижним.
При первом включении реле в сеть нагрузка подключается с задержкой согласно времени «время старта/повторного включения», которое составляет 25±5 секунд.

ХарактеристикиТип сети напряжения: однофазная
Нижний порог напряжения: 170 В
Верхний порог напряжения: 270 В
Номинальный ток: 63 А
Модульная ширина: 2 модуля (36 мм)
