Тип

Эхолот — навигационные приборы, предназначенные для сканирования толщи воды (и дна под ней) по принципу эхолокации — излучения звуковых импульсов и получения нужной информации за счет обработки отраженного сигнала. Эхолокация может использоваться для определения глубины водоёма, рельефа и плотности дна, наличия и расположения термоклина и даже для поиска рыбы. Мощность и глубина таких приборов может быть разной — от «мелководных» устройств с глубиной сканирования в несколько десятков метров до высококлассных океанских моделей, способных работать с глубинами более километра.

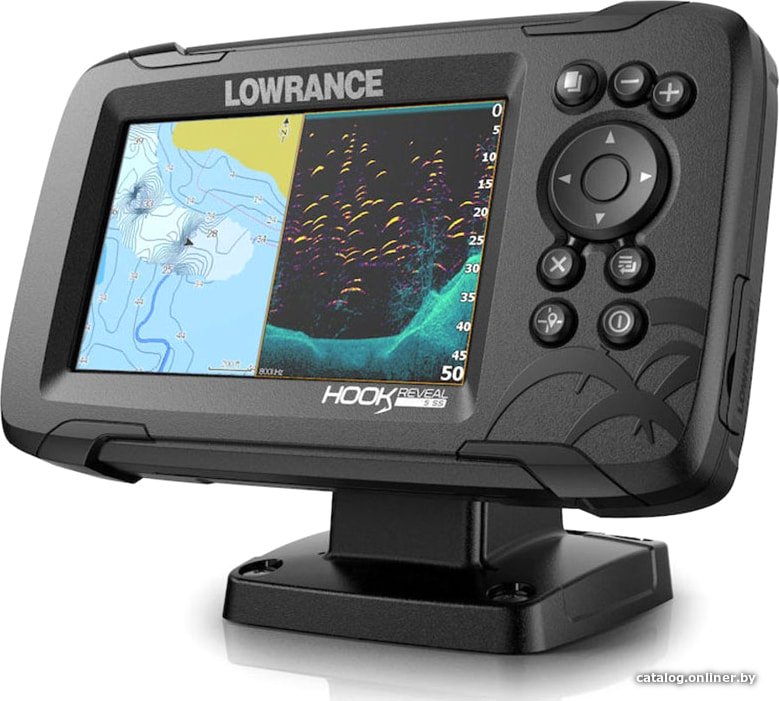

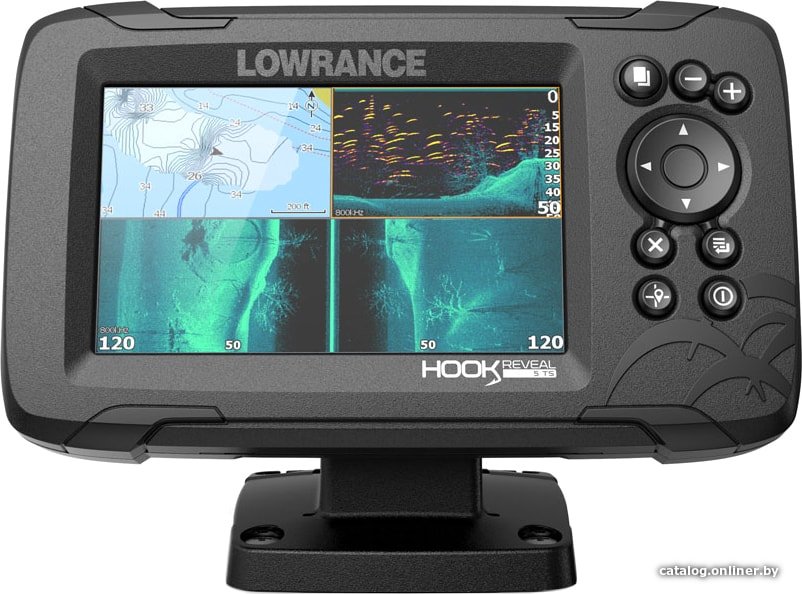

Эхолот-картплоттер — модели, совмещающие возможности эхолота (ультразвуковое сканирование водной толщи) и картплоттера (работа со специализированными картами для водной навигации). Их объединение позволяет обойтись одним прибором вместо двух отдельных, однако и стоят эхолоты-картплоттеры соответственно, а по специализированному функционалу они часто проигрывают моделям узкого назначения.

Картплоттер — специализированные устройства для работы с водными картами, в первую очередь морскими. Базовые функции подобных моделей предусматривают определение местоположения, запись треков, а в большинстве случаев — возможность сохранения в памяти маршрутов и отдельных путевых точек; всё это — с применением GPS-навигации. Помимо этого могут предусматриваться и дополнительные возможности — например, работа с погодными данными со спутника.

Глубина сканирования

Наибольшая глубина, на которой эхолот обеспечивает нормальную «видимость». Максимальные значения данного параметра не всегда определяющие при выборе эхолота, так как «дальнобойные» приборы обходятся дорого, а излишек мощности бывает не только бесполезным, но и вредным: он ухудшает эффективность на малых глубинах и может даже распугивать рыбу излучением. Оптимальным считается запас в 15–20% сверх максимальной глубины водоёма, на котором планируется использовать устройство.

Общий угол излучения

Общий угол, охватываемый всеми излучателями эхолота. Большая ширина охвата важна в первую очередь для моделей, применяемых при поиске рыбы: чем больше угол, тем меньше вероятность того, что потенциальная добыча пройдет под днищем незамеченной. С другой стороны, широкоугольные приборы плохо подходят для определения рельефа дна, так как они имеют меньшую разрешающую способность и глубину проникновения, нежели узконаправленные. В то же время не стоит забывать, что в многолучевых эхолотах отдельные излучатели имеют разные углы охвата, взаимно компенсируя недостатки узко- и широконаправленного излучения. Поэтому в таких моделях общий угол обычно описывает лишь ширину захватываемого пространства, а не особенности лучей.

Частота излучения

Большинство современных эхолотов оперирует на частоте 192 кГц, некоторые используют 50 кГц. Есть свои преимущества у каждой частоты, но почти для всех состояний пресной воды и большинства состояний соленой воды 192 кГц — дает лучшие подробности, работает лучше всего в неглубокой воде и на скорости, и обычно дает меньшее количество «шумовых» и нежелательных отражений.

Дисплей

Под монохромными дисплеями подразумевают черно-белые дисплеи — те, которые работают только с двумя цветами, и те, которые способны отображать разные оттенки серого. Такие модели экономичны и хорошо читаются даже на ярком солнце. Однако отсутствие цветов снижает разнообразие выдаваемой информации.

Под цветными подразумеваются дисплеи, поддерживающие более одного базового цвета. Отметим, что возможности таких экранов могут быть разными — от простейших вариантов на 4–8 цветов до высококлассных матриц на 16 млн оттенков. Однако в любом случае цветной дисплей обеспечивает более широкие возможности по информированию, чем монохромный, так как появляется возможность использовать разные цвета для отображения той или иной информации (например, выделять на карте участки с разной температурой воды). Недостатками данного варианта являются относительно высокая стоимость и худшая читабельность на солнце (по сравнению с черно-белыми).

Разрешение, px

Разрешение экрана эхолота, указанная в точках на дюйм.

Диагональ экрана

Диагональ экрана эхолота, указанная в дюймах, 1 дюйм равен 2.54 см. Чем больше диагональ экрана, тем удобнее и комфортнее пользоваться эхолотом.

Экран с подсветкой

Наличие подсветки экрана эхолота позволяет увеличить яркость изображения. Благодаря этой функции устройством можно пользоваться в темное время суток. Из-за подсветки потребление энергии становится больше, а время автономной работы эхолота сокращается.

Функции

Определение расстояния до рыбы может быть весьма полезным во время рыбалки — особенно в тех видах рыбной ловли, где снасть нужно выставлять на строго определенную глубину, буквально «под нос» добыче. Отображение расстояния может быть разным — как в виде меток напротив шкалы глубин, так и в виде цифр, соответствующих глубине, возле каждой метки.

Индикация рыбы в реальном времени предусматривает, что рыба отображается на экране эхолота только до тех пор, пока она находится под лучом прибора — при выходе за пределы луча сигнал пропадает. Благодаря этому рыбак может максимально точно отслеживать ситуацию в воде, что полезно как при оценке общей перспективности выбранного места, так и при некоторых видах ловли, когда забрасывать приманку нужно максимально близко к добыче.

Звуковая сигнализация о том, что глубина под днищем лодки уменьшилась до критического значения. Эта функция играет роль предупреждения, снижая вероятность посадить судно на мель. Глубина срабатывания сигнала, как правило, может настраиваться.

Наличие в приборе встроенного модуля спутниковой навигации GPS. Этот модуль обеспечивает определение текущих географических координат, что может использоваться с различными целями: собственно выяснение местоположения, запись перемещений, контроль движения по маршруту или к конкретной точке и т.п.

Поддержка ГЛОНАСС, как правило, предусматривается в моделях с модулем GPS. ГЛОНАСС представляет собой российский аналог американской системы спутниковой навигации GPS. А поддержка сразу двух систем обеспечивает ряд дополнительных возможностей: во-первых, повышается точность определения координат и снижается количество ошибок, во-вторых, обеспечивается резервный вариант на случай серьезного сбоя в одной из систем навигации.

Под беспроводным датчиком подразумеваются разные виды конструкции: в одних эхолотах речь идет о беспроводном подключении датчика к основному блоку устройства, в других все устройство целиком является внешним датчиком, а роль управляющего блока играет смартфон или планшет, к которому эхолот подключается по Bluetooth. Как бы то ни было, беспроводное соединение удобнее проводного, однако обходится дороже и требует автономного питания (например, от батареек).

Датчик для зимней рыбалки позволяет применять эхолот для зимней (подледной) рыбалки. «Зимний» датчик чаще всего выполняется в виде поплавка, предназначенного для размещения в лунке, а в некоторых моделях его можно применять и для эхолокации прямо сквозь лед. Глубина и разрешение сканирования в последнем случае, правда, значительно ниже, чем на открытой воде, однако возможностей датчика всё равно достаточно для оценки как минимум глубины на выбранном месте.

Спутниковое радио/погода — возможность использования прибора для приема услуг спутникового радиовещания. Через спутник могут передаваться как программы общего формата (музыка, выпуски новостей, ток-шоу и т.п.), так и специализированные данные, важные для морской навигации — в первую очередь прогнозы погоды. При этом такое вещание покрывает обширные площади, что делает его весьма удобным в путешествиях.

3D-карты — возможность отображения прибором карт, отрисованных в трехмерном формате. Благодаря этому пользователь может видеть не условные отметки вроде линий или цветовой разметки, а максимально приближённую к реальности «картинку». С другой стороны, данная функция обходится довольно дорого.

Интерфейсы

Беспроводная технология, которая может применяться как для подключения эхолота/картплоттера к компьютерной сети (в том числе и бортовой), так и для прямого соединения с другим устройством — например, смартфоном или планшетом. Конкретные возможности зависят от модели устройства, они могут включать передачу данных на другое устройство в реальном времени (для слежения или записи), дистанционное управление эхолотом/картплоттером, обновление карт и т.п.

Ethernet (LAN, RJ-45) применяется для построения проводных сетей, как обычных компьютерных, так и специализированных бортовых — в т. ч. на судах, оснащенных разнообразным электронным оборудованием высокого класса. Преимуществом Ethernet перед NMEA является высокая скорость обмена данными, что делает данный интерфейс оптимальным для некоторых специфических задач; подробную информацию о вариантах его использования можно найти в специальных источниках.

Видеовход дает возможность подключить к эхолоту внешний источник видеосигнала — такой, как камера — и просматривать изображение непосредственно на экране прибора. Подобная возможность удобна тем, что эхолот/картплоттер часто используется в роли основного навигационного устройства; встречается она в основном в продвинутых моделях с крупными цветными экранами, хорошо подходящими для различных видов изображения.

Bluetooth — технология, разработанная для того, чтобы обеспечить возможность беспроводного подключения между различными устройствами напрямую. Возможности, реализуемые через такое подключение, в разных моделях эхолотов могут быть разными: в одних моделях Bluetooth отвечает за связь с беспроводным датчиком, в других — за соединение с ноутбуком, планшетом или другим управляющим устройством, в третьих — за трансляцию звуковых сигналов на беспроводную гарнитуру и т.п.
