Тип

Эхолот — навигационные приборы, предназначенные для сканирования толщи воды (и дна под ней) по принципу эхолокации — излучения звуковых импульсов и получения нужной информации за счет обработки отраженного сигнала. Эхолокация может использоваться для определения глубины водоёма, рельефа и плотности дна, наличия и расположения термоклина и даже для поиска рыбы. Мощность и глубина таких приборов может быть разной — от «мелководных» устройств с глубиной сканирования в несколько десятков метров до высококлассных океанских моделей, способных работать с глубинами более километра.

Эхолот-картплоттер — модели, совмещающие возможности эхолота (ультразвуковое сканирование водной толщи) и картплоттера (работа со специализированными картами для водной навигации). Их объединение позволяет обойтись одним прибором вместо двух отдельных, однако и стоят эхолоты-картплоттеры соответственно, а по специализированному функционалу они часто проигрывают моделям узкого назначения.

Картплоттер — специализированные устройства для работы с водными картами, в первую очередь морскими. Базовые функции подобных моделей предусматривают определение местоположения, запись треков, а в большинстве случаев — возможность сохранения в памяти маршрутов и отдельных путевых точек; всё это — с применением GPS-навигации. Помимо этого могут предусматриваться и дополнительные возможности — например, работа с погодными данными со спутника.

Глубина сканирования

Наибольшая глубина, на которой эхолот обеспечивает нормальную «видимость». Максимальные значения данного параметра не всегда определяющие при выборе эхолота, так как «дальнобойные» приборы обходятся дорого, а излишек мощности бывает не только бесполезным, но и вредным: он ухудшает эффективность на малых глубинах и может даже распугивать рыбу излучением. Оптимальным считается запас в 15–20% сверх максимальной глубины водоёма, на котором планируется использовать устройство.

Общий угол излучения

Общий угол, охватываемый всеми излучателями эхолота. Большая ширина охвата важна в первую очередь для моделей, применяемых при поиске рыбы: чем больше угол, тем меньше вероятность того, что потенциальная добыча пройдет под днищем незамеченной. С другой стороны, широкоугольные приборы плохо подходят для определения рельефа дна, так как они имеют меньшую разрешающую способность и глубину проникновения, нежели узконаправленные. В то же время не стоит забывать, что в многолучевых эхолотах отдельные излучатели имеют разные углы охвата, взаимно компенсируя недостатки узко- и широконаправленного излучения. Поэтому в таких моделях общий угол обычно описывает лишь ширину захватываемого пространства, а не особенности лучей.

Частота излучения

Большинство современных эхолотов оперирует на частоте 192 кГц, некоторые используют 50 кГц. Есть свои преимущества у каждой частоты, но почти для всех состояний пресной воды и большинства состояний соленой воды 192 кГц — дает лучшие подробности, работает лучше всего в неглубокой воде и на скорости, и обычно дает меньшее количество «шумовых» и нежелательных отражений.

Экран с подсветкой

Наличие подсветки экрана эхолота позволяет увеличить яркость изображения. Благодаря этой функции устройством можно пользоваться в темное время суток. Из-за подсветки потребление энергии становится больше, а время автономной работы эхолота сокращается.

Функции

Определение расстояния до рыбы может быть весьма полезным во время рыбалки — особенно в тех видах рыбной ловли, где снасть нужно выставлять на строго определенную глубину, буквально «под нос» добыче. Отображение расстояния может быть разным — как в виде меток напротив шкалы глубин, так и в виде цифр, соответствующих глубине, возле каждой метки.

Индикация рыбы в реальном времени предусматривает, что рыба отображается на экране эхолота только до тех пор, пока она находится под лучом прибора — при выходе за пределы луча сигнал пропадает. Благодаря этому рыбак может максимально точно отслеживать ситуацию в воде, что полезно как при оценке общей перспективности выбранного места, так и при некоторых видах ловли, когда забрасывать приманку нужно максимально близко к добыче.

Звуковая сигнализация о том, что глубина под днищем лодки уменьшилась до критического значения. Эта функция играет роль предупреждения, снижая вероятность посадить судно на мель. Глубина срабатывания сигнала, как правило, может настраиваться.

Наличие в приборе встроенного модуля спутниковой навигации GPS. Этот модуль обеспечивает определение текущих географических координат, что может использоваться с различными целями: собственно выяснение местоположения, запись перемещений, контроль движения по маршруту или к конкретной точке и т.п.

Поддержка ГЛОНАСС, как правило, предусматривается в моделях с модулем GPS. ГЛОНАСС представляет собой российский аналог американской системы спутниковой навигации GPS. А поддержка сразу двух систем обеспечивает ряд дополнительных возможностей: во-первых, повышается точность определения координат и снижается количество ошибок, во-вторых, обеспечивается резервный вариант на случай серьезного сбоя в одной из систем навигации.

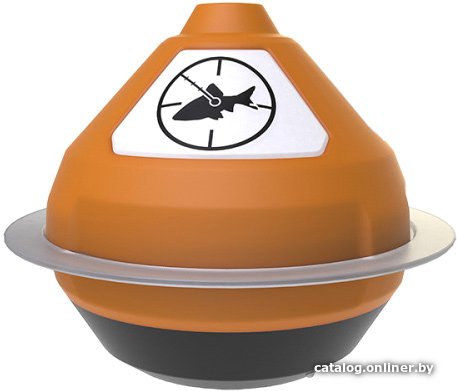

Под беспроводным датчиком подразумеваются разные виды конструкции: в одних эхолотах речь идет о беспроводном подключении датчика к основному блоку устройства, в других все устройство целиком является внешним датчиком, а роль управляющего блока играет смартфон или планшет, к которому эхолот подключается по Bluetooth. Как бы то ни было, беспроводное соединение удобнее проводного, однако обходится дороже и требует автономного питания (например, от батареек).

Датчик для зимней рыбалки позволяет применять эхолот для зимней (подледной) рыбалки. «Зимний» датчик чаще всего выполняется в виде поплавка, предназначенного для размещения в лунке, а в некоторых моделях его можно применять и для эхолокации прямо сквозь лед. Глубина и разрешение сканирования в последнем случае, правда, значительно ниже, чем на открытой воде, однако возможностей датчика всё равно достаточно для оценки как минимум глубины на выбранном месте.

Спутниковое радио/погода — возможность использования прибора для приема услуг спутникового радиовещания. Через спутник могут передаваться как программы общего формата (музыка, выпуски новостей, ток-шоу и т.п.), так и специализированные данные, важные для морской навигации — в первую очередь прогнозы погоды. При этом такое вещание покрывает обширные площади, что делает его весьма удобным в путешествиях.

3D-карты — возможность отображения прибором карт, отрисованных в трехмерном формате. Благодаря этому пользователь может видеть не условные отметки вроде линий или цветовой разметки, а максимально приближённую к реальности «картинку». С другой стороны, данная функция обходится довольно дорого.

Количество лучей излучения

Общее количество звуковых лучей, генерируемых эхолотом.

Для многих ситуаций рыбной ловли вполне достаточно однолучевого прибора.

Двухлучевые эхолоты могут быть разных типов: у некоторых из них датчик выпускает сразу оба луча — узкий исследует дно, а широкий расширяет обзор; в других приборах имеется возможность изменять в двух режимах частоту импульса, настраивая на разные задачи (при этом работать будет только один настроенный луч); некоторые эхолоты предлагает на выбор работу одного луча или двух одновременно, в зависимости от потребностей пользователя.

Существуют также эхолоты с тремя лучами, выстроенными в ряд. При этом боковые лучи улучшают общий обзор, а центральный исследует дно, и можно четко увидеть, с какой стороны от судна находится рыба.

В большем количестве лучей в приборе на обычной рыбалке нет необходимости. Такие устройства представляют собой целые станции для отслеживания рыбы.

Интерфейсы

Беспроводная технология, которая может применяться как для подключения эхолота/картплоттера к компьютерной сети (в том числе и бортовой), так и для прямого соединения с другим устройством — например, смартфоном или планшетом. Конкретные возможности зависят от модели устройства, они могут включать передачу данных на другое устройство в реальном времени (для слежения или записи), дистанционное управление эхолотом/картплоттером, обновление карт и т.п.

Ethernet (LAN, RJ-45) применяется для построения проводных сетей, как обычных компьютерных, так и специализированных бортовых — в т. ч. на судах, оснащенных разнообразным электронным оборудованием высокого класса. Преимуществом Ethernet перед NMEA является высокая скорость обмена данными, что делает данный интерфейс оптимальным для некоторых специфических задач; подробную информацию о вариантах его использования можно найти в специальных источниках.

Видеовход дает возможность подключить к эхолоту внешний источник видеосигнала — такой, как камера — и просматривать изображение непосредственно на экране прибора. Подобная возможность удобна тем, что эхолот/картплоттер часто используется в роли основного навигационного устройства; встречается она в основном в продвинутых моделях с крупными цветными экранами, хорошо подходящими для различных видов изображения.

Bluetooth — технология, разработанная для того, чтобы обеспечить возможность беспроводного подключения между различными устройствами напрямую. Возможности, реализуемые через такое подключение, в разных моделях эхолотов могут быть разными: в одних моделях Bluetooth отвечает за связь с беспроводным датчиком, в других — за соединение с ноутбуком, планшетом или другим управляющим устройством, в третьих — за трансляцию звуковых сигналов на беспроводную гарнитуру и т.п.
