Назначение:
1. Проведение тока в нормальном режиме.
2. Оперативное включение и выключение электрической цепи.
3. Применяется в качестве вводно-распределительные устройства для жилых и общественных зданий.
Конструкция:
-Ширина модуля – 18 мм.
-Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
-На лицевой панели реализован механический индикатор положения контактов (включено/отключено).
-Эргономичная рукоятка управления, исключающая соскальзывание пальцев.
-Геометрия боковых поверхностей изделия разработана для улучшения теплового режима.
Преимущества:
1. Прозрачное окошко индикации обеспечивает видимый разрыв цепи при проведении монтажных работ.
2. Есть возможность блокировать рукоятку управления для защиты от случайного включения/выключения аппарата.
3. Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
4. Клеммные зажимы аппарата промаркированы, что позволяет избежать ошибок при монтаже.
5. Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
6. Выключатели ВН-32 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.

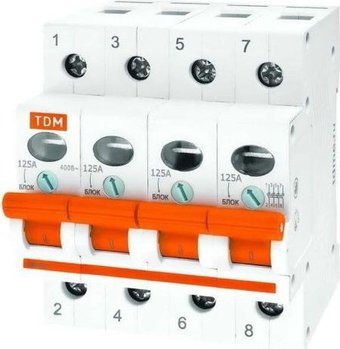

Технические характеристики
Производитель TDM ELECTRIC
Тип выключателя рубильник
Номинальное напряжение 230/400 В
Номинальная частота 50 Гц
Номинальный ток 125 А
Материалы пластик, не поддерживающий горение
Количество полюсов 4
Степень защиты выключателя IP20
Электрическая износостойкость, циклов В-О, не менее 10 000
Механическая износостойкость, циклов В-О, не менее 30 000
Максимальное сечение присоединяемых проводов 35 мм²
Диапазон рабочих температур –40 °С... +50 °С
Условия эксплуатации УХЛ4
Гарантийный срок 2 года
